ZCW微型电磁阀

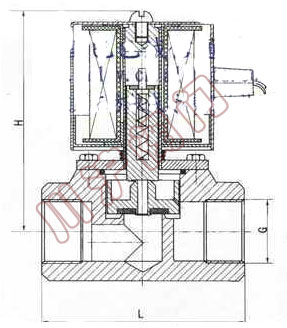

 ZCW微型电磁阀  ZCW微型电磁阀,外型尺寸图
ZCW微型电磁阀 ZCW微型电磁阀 外型尺寸图

一、ZCW微型电磁阀 应用范围

航天军工、石化电力、造船业、分析测量仪器、医疗器械、实验设备、精密仪器、焊接机器、环保设备、纺织机械、服装机械、清洗设备、喷灌系统、食品工业等自动化控制。

二、ZCW微型电磁阀 主要技术参数

原理结构:直动活塞型
阀体材质:黄铜、304不锈钢
接口尺寸: G1/4″
流量通径:1mm-8mm
控制方式:常闭式
工作压力:B10级:0-10bar。
流体范围①:气、水、油、蒸汽、制冷剂、腐蚀性流体
流体温度:-200--200℃
环境温度;: -5--40℃
标准电压:AC220V、DC24V。
功率消耗: 8VA (AC)、8W(DC)
介质粘度:小于50CSt(大于时需定制)
防护等级:IP65
防护性能:防水、防爆、防腐
附加功能:手动、止回
阀体材质:304、316
连接方式:内螺纹、外螺纹

四、ZCW微型电磁阀 规格参数

型号 公称通径 阀体尺寸 适用压力  接口尺寸 固定尺寸
(mm) 长×高(mm) (MPa) (″) (mm)
ZCW01 1 26×56 0~15 G1/8 15×10-M4
ZCW02 2 40×70 0~8 G1/8 20×20-M4
ZCW03 3 40×70 0~2 G1/8;1/4 20×20-M4
ZCW04 4 40×70 0~1 G1/4 20×20-M4
ZCW05 5 40×70 0~1 G1/4 20×25-M6
ZCW06 6 45×75 0~0.8 G1/4 20×25-M6
ZCW08 8 45×75 0~0.6 G1/4;3/8 20×25-M6
