ZCZG\ZCZH高温电磁阀

$ZCZG\ZCZH高温磁阀$	$ZCZG\ZCZH高温磁阀结构图$

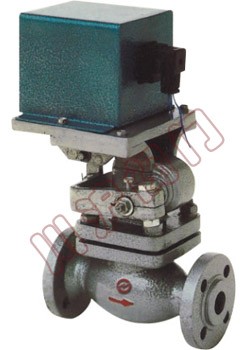

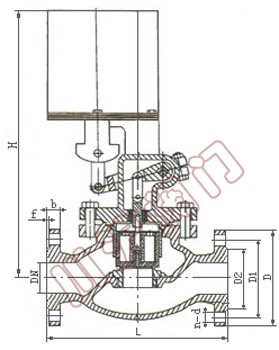

高温电磁阀	高温电磁阀结构图

一、高温电磁阀概述

ZCZG\ZCZH高温电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。

二、高温电磁阀结构特点

耐高温：采用金属硬密封，提高了使用温度。介质流体温度可达425℃
耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
采用杠杆原理保证线圈和阀体彻底隔离。

三、高温电磁阀工作原理

电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭.

四、高温电磁阀型号规格说明

$ZCZG\ZCZH高温磁阀型号规格$

五、高温电磁阀技术参数

介质温度°C	ZCZG		≤250
介质温度°C	ZCZH		≤400
公称压力（MPa）	ZCZG		2.5
公称压力（MPa）	ZCZH		4.0
工作压差（MPa）	ZCZG		0～2.5
工作压差（MPa）	ZCZH		0～4.0
公称通径（mm）	10	15		20	25	32	40	50	65	80	100
功耗（VA）	170VA						480VA
电源电压	AC220V，其余规格可作特殊订货36V、24V、12V
额定流量（KV）	按JB/T7352-94规定
泄漏（ml/min）	按JB/T7352-94.F规定

六、高温电磁阀安装尺寸

DN	L	H	D	D1	D2	b	f	n-d
10	160	298	90	60	41	14	2	4 -Φ14
15	160	298	95	65	45	14	2	4 -Φ14
20	200	304	105	75	55	16	2	4 -Φ14
25	200	304	115	85	65	16	2	4 -Φ14
32	200	314	140	100	78	18	2	4 -Φ14
40	160	460	150	110	85	18	3	4 -Φ18
50	300	460	165	125	100	20	3	4 -Φ18
65	340	433	180	145	120	22	3	8 -Φ18
80	380	433	200	160	135	22	3	8 -Φ18
100	430	461	235	190	160	24	3	8 -Φ22
