ZDTP微型塑料电磁阀

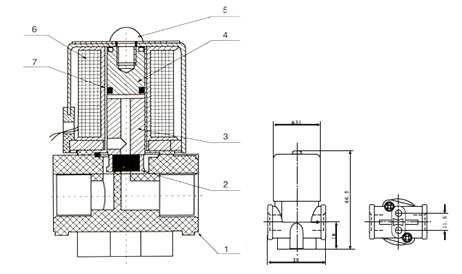

 ZDTP微型塑料电磁阀  ZDTP微型塑料电磁阀,外型尺寸图
ZDTP微型塑料电磁阀 ZDTP微型塑料电磁阀 结构图

一、ZDTP微型塑料电磁阀 应用范围

航天军工、石化电力、燃气燃油、吹灰除尘、分析测量仪器、造船业、消防设备、暖通空调、环保设备、清洗设备、喷灌系统、机器制造、食品工业等自动化控制。

二、ZDTP微型塑料电磁阀 技术参数

工作压力:0-1bar
反应时间:6~20毫秒
安装:线圈在上,M5尖头螺丝固定
环境温度:-10℃~+40℃
功率:AC 6.8VA(保持)DC 5W
电压:AC 24 110 220 50/60HZ DC 24
电压允许变动:-10%~+10%
耐热等级:Class B 130℃
连续使用:100%
导线长度:30CM(12")

三、ZDTP微型塑料电磁阀 产品特点

原理结构:直动式、常闭型
阀体材料:POM(卫生级)
使用介质:液体、气体
温度范围:0℃~100℃

四、ZDTP微型塑料电磁阀 规格参数及安装尺寸

型号 接口 流量孔径 CV 外型尺寸(mm)
H W L
ZDTP-1 G1/8'' 2.5mm 0.21 65(最短可至57) 35 40
ZDTP-2 G1/4'' 2.5mm 0.21

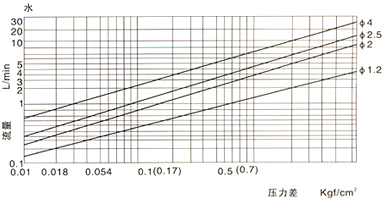

五、ZDTP微型塑料电磁阀 流量图

ZDTP微型塑料电磁阀流量图

注:1、请说明具体介质; 2、说明流量要求
