衬胶法兰蝶阀


D341J衬胶法兰蝶阀	D341X半衬胶法兰蝶阀

一、衬胶法兰蝶阀用途及特点

衬胶法兰蝶阀阀体材质可选用球墨铸铁、碳钢、304不锈钢、316不锈钢等，用EPDM、PTFE等材质作为橡胶衬套、阀板也衬上橡胶后，阀体和介质彻底隔离，即使有腐蚀性的介质也难以对阀体进行腐蚀，使得阀门在耐用性、适用范围上有了大大的提升,衬胶法兰蝶阀可用在纯水、污水、脱硫脱硝场合使用。其主要特点为:
1、双向密封性能优良，扭矩值小，零件加工性能优越；
2、流量特性趋于直线，调节性能好；
3、法兰连接安装便捷，立式、卧式安装均可；
4、密封副材料的多样性，供用客户选择；
5、阀门可用于管端作放空阀用，性能可靠；
6、阀座密封圈与阀体有机地结合为一体，使阀门具有较长的寿命；
7、抗冲刷性能好，适应较恶劣工况环境，可用于介质截断和调节。

二、衬胶法兰蝶阀采用标准

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;JB/T79-2015
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

三、衬胶法兰蝶阀主要技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

四、衬胶法兰蝶阀密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

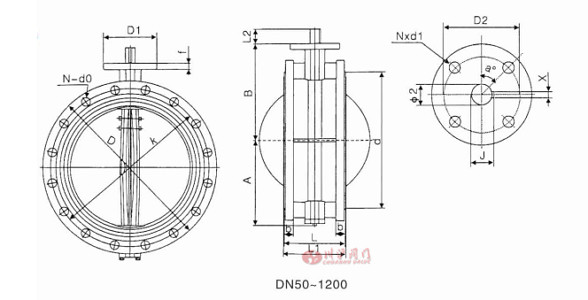

五、衬胶法兰蝶阀外形尺寸

D71F橡胶密封对夹蝶阀

D341	X	-	6	Z Q C P R系列连接尺寸
	X		10
	J		16

DN	A	B	B	f	D	K (PN1.0)	K (PN1.6)	D	F	N*d0 (PN1.0)	N*d0 (PN1.6)	L	L1	D1	D2	N*d1	a	J	X	L2	O2
50	83	120	19	3	165	125	125	99	13	4x19	4x 19	108	111	65	50	4-7	45	13.8	3	32	12.6
65	93	130	19	3	185	145	145	118	13	4x 19	4x 19	112	115	65	50	4-7	45	13.8	3	32	12.6
80	100	145	19	3	200	160	160	132	13	8x19	8x 19	114	117	65	50	4-7	45	13.8	3	32	12.6
100	114	155	19	3	220	180	180	156	13	8x19	8x 19	127	130	90	70	4-10	45	17.77	5	32	15.77
125	125	170	19	3	250	210	210	184	13	8x19	8x 19	140	143	90	70	4-10	45	20.92	5	32	18.92
150	143	190	19	3	285	240	240	211	13	8x23	8x23	140	143	90	70	4-10	45	20.92	5	32	18.92
200	170	205	20	3	340	295	295	266	13	8x23	12x23	152	155	125	102	1-12	45	24.1	5	45	22.1
250	198	235	22	3	395	350	355	319	13	12x23	12x28	165	168	125	102	4-12	45	31.5	8	45	28.45
300	223	280	24.5	4	445	400	410	370	20	12x23	12x28	178	182	125	102	4-12	45	34.6	8	45	31.6
350	270	310	24.5	4	505	460	470	429	20	16x23	16x28	190	194	150	125	4-14	45	34.6	8	45	31.6
400	300	340	24.5	4	565	515	525	480	20	16x28	16x31	216	221	175	140	4-18	45	36.15	10	51	33.15
450	340	375	25.5	4	615	565	585	530	20	20x28	20x31	222	227	175	140	4-18	45	40.95	10	51	38
500	355	430	26.5	4	670	620	650	582	22	20x28	20x34	229	234	175	140	4-18	45	44.12	10	57	41.15
600	410	500	30	5	780	725	770	682	22	20x31	20x37	267	272	210	165	4-22	45	51.62	16	70	50.65
700	478	560	32.5	5	895	840	840	794	30	24x31	24x37	292	299	300	254	8-18	22.5	71.35	18	66	63.36
800	529	620	35	5	1015	950	950	901	30	24x34	24x41	318	325	300	254	8-18	22.5	71.35	18	66	63.36
900	584	665	37.5	5	1115	1050	1050	1001	34	28x34	28x41	330	337	300	254	8-18	22.5	84	20	118	75
1000	657	735	40	5	1235	1160	1170	1112	34	28x37	28x44	410	417	300	254	8-18	22.5	95	22	142	85
1200	799	917	45	5	1455	1380	1380	1328	34	32x40	32x50	470	478	350	298	8-22	22.5	117	28	150	105
1400	919	1040	46	5	1675	1590	1590	1530	40	36x44	36x50	530	538	415	356	8-33	22.5	134	32	200	120
1500	965	1050	47.5	5	1785	1700	1710	1630	40	36x44	36x57	570	580	415	356	8-32	22.5	156	36	200	140
1600	1045	1150	49	5	1915	1820	1820	1700	50	40x50	40x57	600	610	415	356	8-32	22.5	156	36	200	140
1800	1280	1290	52	5	2115	2020	2020	1914	55	44x50	44x57	670	682	475	406	8-40	22.5	178	40	280	160
2000	1350	1323	55	5	2325	2230	2230	2130	55	48x50	48x62	760	772	475	406	8-40	22.5	178	40	280	160
2200	1430	1500	60	5	2555	2440	■	2320	55	52x56	■	636	648	560	483	12-40	15	200	45	300	180
2400	1523	1560	68	5	2760	2650	-	2530	55	56x56	-	750	762	686	603	20-40	9	242	50	400	220
