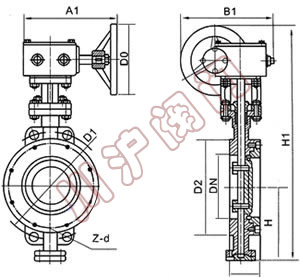

对夹式硬密封蝶阀 | 对夹式硬密封蝶阀 结构图 |
对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。
1、对夹式硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、对夹式硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
公称通径 | DN(mm) | 50~1200 | ||||
---|---|---|---|---|---|---|
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
适用介质 | 水、蒸气、油品、酸类腐蚀性等。 | |||||
驱动方式 | 手动、蜗轮传动、气动、电动 | |||||
适用温度 | 碳钢 :-29℃~600℃ 不锈钢-40℃~600℃ |
零件名称 | 材料 |
---|---|
阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
密封圈 | 不锈钢、聚内脂、抗磨材料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | 柔性石墨 |
1、偏离管道中心 2、偏离密封面中心 3、倾斜的锥形 当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。 |
公称通径 | 结构长度 标准值 |
外形尺寸(参考值) | 连接尺寸(标准值) | 重量 (kg) | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
H | H1 | A1 | B1 | PN0.6MPa | PN1.0MPa | ||||||
毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | |||||
50 | 2 | 43 | 112 | 350 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 11 |
65 | 21/2 | 46 | 115 | 370 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 12 |
80 | 3 | 49 | 120 | 380 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 14 |
100 | 4 | 56 | 138 | 420 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 16 |
125 | 5 | 64 | 164 | 460 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 26 |
150 | 6 | 70 | 175 | 555 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 28 |
200 | 8 | 71 | 208 | 605 | 270 | 280 | 280 | 8-18 | 295 | 8-22 | 44 |
250 | 10 | 76 | 243 | 680 | 270 | 280 | 335 | 12-18 | 350 | 12-22 | 68 |
300 | 12 | 83 | 283 | 800 | 380 | 420 | 395 | 12-22 | 400 | 12-22 | 85 |
350 | 14 | 92 | 310 | 835 | 380 | 420 | 445 | 12-22 | 460 | 16-22 | 121 |
400 | 16 | 102 | 340 | 915 | 450 | 470 | 495 | 16-22 | 515 | 16-22 | 140 |
450 | 18 | 114 | 380 | 960 | 480 | 490 | 550 | 16-22 | 565 | 20-26 | 190 |
500 | 20 | 127 | 410 | 1020 | 480 | 490 | 600 | 20-22 | 620 | 20-26 | 260 |
600 | 24 | 154 | 470 | 1225 | 480 | 490 | 705 | 20-26 | 725 | 20-30 | 380 |
700 | 28 | 165 | 550 | 1355 | 640 | 660 | 810 | 24-26 | 840 | 24-30 | 450 |
800 | 32 | 190 | 640 | 1470 | 640 | 660 | 920 | 24-30 | 950 | 24-33 | 650 |
900 | 36 | 203 | 710 | 1545 | 750 | 860 | 1020 | 24-30 | 1050 | 28-33 | 830 |
1000 | 40 | 216 | 770 | 1795 | 850 | 900 | 1120 | 28-30 | 1160 | 28-36 | 1050 |
1200 | 48 | 254 | 890 | 1965 | 850 | 900 | 1340 | 32-33 | 1380 | 32-39 | 1400 |
公称通径 | 结构长度 标准值 |
外形尺寸(参考值) | 连接尺寸(标准值) | 重量 (kg) |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|
H | H1 | A1 | B1 | PN1.6MPa | PN2.5MPa | ||||||
毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | |||||
50 | 2 | 43 | 112 | 350 | 180 | 200 | 125 | 4-14 | 125 | 4-18 | 11 |
65 | 21/2 | 46 | 115 | 370 | 180 | 200 | 145 | 4-14 | 145 | 8-18 | 12 |
80 | 3 | 49 | 120 | 380 | 180 | 200 | 160 | 8-18 | 160 | 8-18 | 15 |
100 | 4 | 56 | 138 | 420 | 180 | 200 | 180 | 8-18 | 190 | 8-22 | 17 |
125 | 5 | 64 | 164 | 460 | 180 | 200 | 210 | 8-18 | 220 | 8-26 | 27 |
150 | 6 | 70 | 175 | 555 | 270 | 280 | 240 | 8-22 | 250 | 8-26 | 29 |
200 | 8 | 71 | 208 | 605 | 270 | 280 | 295 | 12-22 | 310 | 12-26 | 45 |
250 | 10 | 76 | 243 | 680 | 270 | 280 | 355 | 12-26 | 370 | 12-30 | 69 |
300 | 12 | 83 | 283 | 825 | 380 | 420 | 410 | 12-26 | 430 | 16-30 | 86 |
350 | 14 | 92 | 310 | 900 | 380 | 420 | 470 | 16-26 | 490 | 16-33 | 122 |
400 | 16 | 102 | 340 | 980 | 450 | 470 | 525 | 16-30 | 550 | 16-36 | 141 |
450 | 18 | 114 | 380 | 1030 | 480 | 490 | 585 | 20-30 | 600 | 20-36 | 191 |
500 | 20 | 127 | 410 | 1105 | 480 | 490 | 650 | 20-33 | 660 | 20-36 | 260 |
600 | 24 | 154 | 470 | 1310 | 480 | 490 | 770 | 20-36 | 770 | 20-39 | 380 |
700 | 28 | 165 | 550 | 1435 | 640 | 660 | 840 | 24-36 | 875 | 24-42 | 450 |
800 | 32 | 190 | 640 | 1605 | 640 | 660 | 950 | 24-39 | 990 | 24-48 | 650 |
900 | 36 | 203 | 710 | 1745 | 750 | 860 | 1050 | 28-39 | 1090 | 28-48 | 830 |
1000 | 40 | 216 | 770 | 1885 | 850 | 900 | 1170 | 28-42 | 1210 | 28-56 | 1050 |
1200 | 48 | 254 | 890 | 2105 | 850 | 900 | 1390 | 32-48 | 1420 | 32-56 | 1400 |
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
公称通径 | 结构长度 标准值 |
外形尺寸(参考值) | 连接尺寸 标准值 |
|||||
---|---|---|---|---|---|---|---|---|
H | H1 | A1 | B1 | PN40MPa | ||||
毫米 | 英寸 | L | D1 | Z-d | ||||
50 | 2 | 43 | 112 | 350 | 180 | 200 | 125 | 4-14 |
65 | 21/2 | 46 | 115 | 370 | 270 | 280 | 145 | 8-18 |
80 | 3 | 49 | 120 | 380 | 270 | 280 | 160 | 8-18 |
100 | 4 | 56 | 138 | 420 | 270 | 280 | 190 | 8-22 |
125 | 5 | 64 | 164 | 460 | 380 | 420 | 220 | 8-26 |
150 | 6 | 70 | 175 | 555 | 380 | 420 | 250 | 8-26 |
200 | 8 | 71 | 208 | 605 | 450 | 470 | 320 | 12-30 |
250 | 10 | 76 | 243 | 680 | 450 | 470 | 385 | 12-33 |
300 | 12 | 83 | 283 | 825 | 450 | 470 | 450 | 16-33 |
350 | 14 | 92 | 310 | 900 | 480 | 490 | 510 | 16-36 |
400 | 16 | 102 | 340 | 980 | 480 | 490 | 585 | 16-39 |
450 | 18 | 114 | 380 | 1030 | 640 | 660 | 610 | 20-39 |
500 | 20 | 127 | 410 | 1105 | 640 | 660 | 670 | 20-42 |
注:法兰标准:GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000 用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
