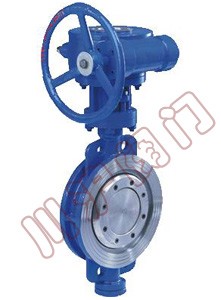

| 三偏心多层次硬密封蝶阀 | 三偏心多层次硬密封蝶阀 结构图 |
三偏心多层次硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
 GB/T9113.1-2000;GB/T9113.2-2000
 GB/T9115.1-2000;GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992;JB/T9092-1999
| 公称通径 | DN(mm) | 50~2000 | 50~500 | |||
|---|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 适用温度 | 碳钢:-29℃~425℃ 不锈钢-40℃~600℃ | |||||
| 适用介质 | 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 | |||||
| 驱动形式 | 蜗杆蜗轮传动、气传动、电传动 | |||||
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
| 密封圈 | 不锈钢、聚内脂、抗磨材料 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | 柔性石墨 |
| 1、偏离管道中心 2、偏离密封面中心 3、倾斜的锥形 当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。  |
  ![]()  |

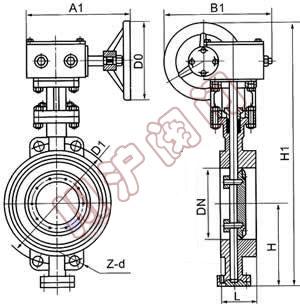

| 公称通径 | 结构长度 标准值  |
    外形尺寸(参考值) | 连接尺寸(标准值) | 重量 (kg)  |   |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | A1 | B1 | PN0.6MPa | PN1.0MPa | ||||||
| 毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | |||||
| 50 | 2 | 43 | 112 | 350 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 11 |
| 65 | 2-1/2 | 46 | 115 | 370 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 12 |
| 80 | 3 | 49 | 120 | 380 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 14 |
| 100 | 4 | 56 | 138 | 420 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 16 |
| 125 | 5 | 64 | 164 | 460 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 26 |
| 150 | 6 | 70 | 175 | 555 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 28 |
| 200 | 8 | 71 | 208 | 605 | 270 | 280 | 280 | 8-18 | 295 | 8-22 | 44 |
| 250 | 10 | 76 | 243 | 680 | 270 | 280 | 335 | 12-18 | 350 | 12-22 | 68 |
| 300 | 12 | 83 | 283 | 800 | 380 | 420 | 395 | 12-22 | 400 | 12-22 | 85 |
| 350 | 14 | 92 | 310 | 835 | 380 | 420 | 445 | 12-22 | 460 | 16-22 | 121 |
| 400 | 16 | 102 | 340 | 915 | 450 | 470 | 495 | 16-22 | 515 | 16-22 | 140 |
| 450 | 18 | 114 | 380 | 960 | 480 | 490 | 550 | 16-22 | 565 | 20-26 | 190 |
| 500 | 20 | 127 | 410 | 1020 | 480 | 490 | 600 | 20-22 | 620 | 20-26 | 260 |
| 600 | 24 | 154 | 470 | 1225 | 480 | 490 | 705 | 20-26 | 725 | 20-30 | 380 |
| 700 | 28 | 165 | 550 | 1355 | 640 | 660 | 810 | 24-26 | 840 | 24-30 | 450 |
| 800 | 32 | 190 | 640 | 1470 | 640 | 660 | 920 | 24-30 | 950 | 24-33 | 650 |
| 900 | 36 | 203 | 710 | 1545 | 750 | 860 | 1020 | 24-30 | 1050 | 28-33 | 830 |
| 1000 | 40 | 216 | 770 | 1795 | 850 | 900 | 1120 | 28-30 | 1160 | 28-36 | 1050 |
| 1200 | 48 | 254 | 890 | 1965 | 850 | 900 | 1340 | 32-33 | 1380 | 32-39 | 1400 |
| 公称通径 | 结构长度 标准值  |
    外形尺寸(参考值) | 连接尺寸(标准值) | 重量 (kg)  |
  |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | A1 | B1 | PN1.6MPa | PN2.5MPa | ||||||
| 毫米 | 英寸 | L | D1 | Z-d | D1 | Z-d | |||||
| 50 | 2 | 43 | 112 | 350 | 180 | 200 | 125 | 4-14 | 125 | 4-18 | 11 |
| 65 | 2-1/2 | 46 | 115 | 370 | 180 | 200 | 145 | 4-14 | 145 | 8-18 | 12 |
| 80 | 3 | 49 | 120 | 380 | 180 | 200 | 160 | 8-18 | 160 | 8-18 | 15 |
| 100 | 4 | 56 | 138 | 420 | 180 | 200 | 180 | 8-18 | 190 | 8-22 | 17 |
| 125 | 5 | 64 | 164 | 460 | 180 | 200 | 210 | 8-18 | 220 | 8-26 | 27 |
| 150 | 6 | 70 | 175 | 555 | 270 | 280 | 240 | 8-22 | 250 | 8-26 | 29 |
| 200 | 8 | 71 | 208 | 605 | 270 | 280 | 295 | 12-22 | 310 | 12-26 | 45 |
| 250 | 10 | 76 | 243 | 680 | 270 | 280 | 355 | 12-26 | 370 | 12-30 | 69 |
| 300 | 12 | 83 | 283 | 825 | 380 | 420 | 410 | 12-26 | 430 | 16-30 | 86 |
| 350 | 14 | 92 | 310 | 900 | 380 | 420 | 470 | 16-26 | 490 | 16-33 | 122 |
| 400 | 16 | 102 | 340 | 980 | 450 | 470 | 525 | 16-30 | 550 | 16-36 | 141 |
| 450 | 18 | 114 | 380 | 1030 | 480 | 490 | 585 | 20-30 | 600 | 20-36 | 191 |
| 500 | 20 | 127 | 410 | 1105 | 480 | 490 | 650 | 20-33 | 660 | 20-36 | 260 |
| 600 | 24 | 154 | 470 | 1310 | 480 | 490 | 770 | 20-36 | 770 | 20-39 | 380 |
| 700 | 28 | 165 | 550 | 1435 | 640 | 660 | 840 | 24-36 | 875 | 24-42 | 450 |
| 800 | 32 | 190 | 640 | 1605 | 640 | 660 | 950 | 24-39 | 990 | 24-48 | 650 |
| 900 | 36 | 203 | 710 | 1745 | 750 | 860 | 1050 | 28-39 | 1090 | 28-48 | 830 |
| 1000 | 40 | 216 | 770 | 1885 | 850 | 900 | 1170 | 28-42 | 1210 | 28-56 | 1050 |
| 1200 | 48 | 254 | 890 | 2105 | 850 | 900 | 1390 | 32-48 | 1420 | 32-56 | 1400 |
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
| 公称通径 | 结构长度 标准值  |
    外形尺寸(参考值) | 连接尺寸 标准值  |
  |||||
|---|---|---|---|---|---|---|---|---|
| H | H1 | A1 | B1 | PN40MPa | ||||
| 毫米 | 英寸 | L | D1 | Z-d | ||||
| 50 | 2 | 43 | 112 | 350 | 180 | 200 | 125 | 4-14 |
| 65 | 2-1/2 | 46 | 115 | 370 | 270 | 280 | 145 | 8-18 |
| 80 | 3 | 49 | 120 | 380 | 270 | 280 | 160 | 8-18 |
| 100 | 4 | 56 | 138 | 420 | 270 | 280 | 190 | 8-22 |
| 125 | 5 | 64 | 164 | 460 | 380 | 420 | 220 | 8-26 |
| 150 | 6 | 70 | 175 | 555 | 380 | 420 | 250 | 8-26 |
| 200 | 8 | 71 | 208 | 605 | 450 | 470 | 320 | 12-30 |
| 250 | 10 | 76 | 243 | 680 | 450 | 470 | 385 | 12-33 |
| 300 | 12 | 83 | 283 | 825 | 450 | 470 | 450 | 16-33 |
| 350 | 14 | 92 | 310 | 900 | 480 | 490 | 510 | 16-36 |
| 400 | 16 | 102 | 340 | 980 | 480 | 490 | 585 | 16-39 |
| 450 | 18 | 114 | 380 | 1030 | 640 | 660 | 610 | 20-39 |
| 500 | 20 | 127 | 410 | 1105 | 640 | 660 | 670 | 20-42 |
注:法兰标准:GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000 用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
