四氟密封法兰蝶阀

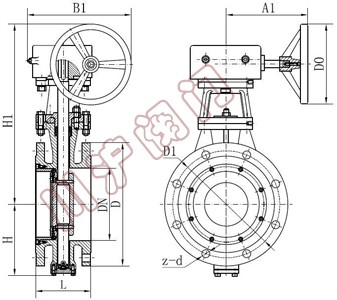

四氟密封法兰蝶阀 四氟密封法兰蝶阀,结构图
四氟密封法兰蝶阀 四氟密封法兰蝶阀 结构图

一、四氟密封法兰蝶阀 主要用途

该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤250℃,弱腐蚀或洁净度有一定要求工况,在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、四氟密封法兰蝶阀 主要特点

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

三、四氟密封法兰蝶阀 采用标准

设计标准 :GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000;GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

四、四氟密封法兰蝶阀 主要技术参数

公称通径 DN(mm) 50~2000 50~500
公称压力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用温度 PTFE密封:-29℃~180℃ PPL密封-40℃~1500℃
适用介质 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式 蜗杆蜗轮传动、气传动、电传动

五、四氟密封法兰蝶阀 主要零件材质

零件名称 材料
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 聚四氟乙烯PTFE/PPL
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 柔性石墨

六、四氟密封法兰蝶阀 偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
D373H弹性硬密封对夹蝶阀 偏心特点及原理

七、四氟密封法兰蝶阀 外型连接尺寸

PN0.6MPa~PN1.0MPa连接尺寸

公称通径 长度
标准值
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)
L H H1 A1 B1 PN0.6MPa PN1.0MPa
毫米 英寸 D D1 Z-d D D1 Z-d
50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17
65 21/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20
80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23
100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25
125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40
150 6 140 210 175 555 270 280 265 225 8-18 285 240 8-22 47
200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60
250 10 165 250 243 680 270 280 375 335 12-18 395 350 12-22 95
300 12 178 270 283 800 380 420 400 395 12-22 445 400 12-22 124
350 14 190 290 310 835 380 420 490 445 12-22 505 460 16-22 181
400 16 216 310 340 915 450 470 540 495 16-22 565 515 16-26 260
450 18 222 330 380 960 480 490 595 550 16-22 615 565 20-26 338
500 20 229 350 410 1020 480 490 645 600 20-22 670 620 20-26 360
600 24 267 390 470 1225 480 490 755 705 20-26 780 725 20-30 540
700 28 292 430 550 1355 640 660 860 810 24-26 895 840 24-30 580
800 32 318 470 640 1470 640 660 975 920 24-30 1015 950 24-33 845
900 36 330 510 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1050
1000 40 410 550 770 1795 850 900 1175 1120 28-30 1230 1160 28-36 1500
1200 48 470 630 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 2000

PN1.6MPa~PN2.5MPa连接尺寸

公称通径 长度
标准值
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)
L H H1 A1 B1 PN1.6MPa PN2.5MPa
毫米 英寸 D D1 Z-d D D1 Z-d
50 2 108 150 112 350 180 200 165 125 4-18 165 125 4-18 19
65 21/2 112 170 115 370 180 200 185 145 4-18 185 145 8-18 22
80 3 114 180 120 380 180 200 200 160 8-18 200 160 8-18 25
100 4 127 190 138 420 180 200 220 180 8-18 235 190 8-22 28
125 5 140 200 164 460 180 200 250 210 8-18 270 220 8-26 43
150 6 140 210 175 555 270 280 285 240 8-22 300 250 8-26 50
200 8 152 230 208 605 270 280 340 295 12-22 360 310 12-26 64
250 10 165 250 243 680 270 280 405 355 12-26 425 370 12-30 99
300 12 178 270 283 800 380 420 460 410 12-26 485 430 16-30 130
350 14 190 290 310 835 380 420 520 470 16-26 555 490 16-33 188
400 16 216 310 340 915 450 470 580 525 16-30 620 550 16-36 270
450 18 222 330 380 960 450 470 640 585 20-30 670 600 20-36 350
500 20 229 350 410 1020 480 490 715 650 20-33 730 660 20-36 375
600 24 267 390 470 1225 640 660 840 770 20-36 845 770 20-39 560
700 28 292 430 550 1355 640 660 910 840 24-36 960 875 24-42 610
800 32 318 470 640 1470 640 660 1025 950 24-39 1085 990 24-48 880
900 36 330 510 710 1545 650 860 1125 1050 28-39 1185 1090 28-48 1100
1000 40 410 550 770 1795 650 900 1255 1170 28-42 1320 1210 28-56 1600
1200 48 470 630 890 1965 650 900 1485 1390 32-48 1530 1420 32-56 2150

用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。注:Dt-代表弹性密封结构

PN4.0MPa连接尺寸

公称通径 结构长度(标准值) 外形尺寸(参考值) 连接尺寸(标准值)
L H H1 A1 B1 PN4.0MPa
毫米 英寸 D D1 Z-d
50 2 108 150 112 350 180 200 165 125 4-18
65 21/2 112 170 115 370 180 200 185 145 8-18
80 3 114 180 120 380 180 200 200 160 8-18
100 4 127 190 138 420 180 200 235 190 8-22
125 5 140 200 164 460 180 200 270 220 8-26
150 6 140 210 175 555 270 280 300 250 8-26
200 8 152 230 208 605 270 280 375 320 12-30
250 10 165 250 243 680 270 280 450 385 12-33
300 12 178 270 283 800 380 420 515 450 16-33
350 14 190 290 310 830 380 420 580 510 16-36
400 16 216 310 340 915 450 470 660 585 16-39
450 18 222 330 380 960 480 490 685 610 20-39
500 20 229 350 410 1020 480 490 755 670 20-42

注:法兰标准:GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000 用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
