对夹式硬密封美标蝶阀

D373H对夹式硬密封美标蝶阀	D333H对夹式硬密封美标蝶阀

一、对夹式硬密封美标蝶阀 用途及特点

对夹式硬密封美标蝶阀采用三偏心结构设计，也称为三偏心硬密封蝶阀和美标蝶阀，三偏心金属密封蝶阀系列是长寿命、节能型蝶阀，其结构采用三维偏心原理设计，阀座采用硬软密封兼容的多层次结构或者全金属密封结构，是一种能在较高温度和较高压力环境上使用的高性能蝶阀产品。
本产品被广泛地应用到冶金、钢铁、电力、石油、化工、供热、空气、煤气、可燃气体、市政供水以及给排水等腐蚀性介质的管道上，作为截止或调节介质流量使用。三偏心蝶阀作为阀门新科技的结晶，扬各种阀门之长，避各种阀门之短，对夹、凸耳、法兰、环接、对接焊、夹套等各种结构长度都可以对应。由于材料选择余地很大，高低温及各种酸、碱等腐蚀性介质也都能对应自如。特别是在大口径方面，以其零泄漏的优势，在关断阀上，正在不断地取代粗大的闸阀和球阀；同样，其优异的调控机能在调控阀上也正在不断地取代笨重的截止阀。

二、对夹式硬密封美标蝶阀 三偏心原理

偏心1 阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2 阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
偏心3 阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

三、对夹式硬密封美标蝶阀 主要技术参数

名称	性能参数
公称通径	2" ~160" (DN50~4000)
公称压力	150LB ~ 600LB (PN10~100)
温度范围	-180°C ~700°C
连接方式	对夹式、凸耳式、法兰式、对焊式
适用介质	淡水，海水，污水，空气，蒸汽，食品，药品，油品及各种油、酸，碱，盐带弱腐蚀性介质等

四、对夹式硬密封美标蝶阀零部件材质

序号	零件名称	碳钢	不锈钢	低温钢	高温钢
1	底盖螺钉	8.8/B7	B8	B8/L7	B7/B8/B16
2	底盖	A105	304	304/LF2	F11/304
3	垫片	304+石墨	304+石墨	304+石墨	304+石墨
4	卡环	1035	304	304	304
5	下轴套	SF-1	SF-1S/C95200	SF-1S/C95200	304+N
6	阀体	WCB	CF8	LCB/LC1	WC6/C5
7	密封圈	304+石墨	304+石墨	304+石墨	304+石墨
8	压板	A105	304	304/LF2	F11/304
9	压板螺钉	8.8/B7	B8	B8/L7	B7/B8/B16
10	上轴套	SF-1	SF-1S/C95200	SF-1S/C95200	304+N
11	填料	柔性石墨	柔性石墨	柔性石墨	柔性石墨
12	压盖螺柱	8.8/B7	B8	B8/L7	B7/B8/B16
13	填料压盖	WCB	CF8	CF8/LF2	F11/CF8
14	支架	WCB	WCB/CF8	WCB/CF8	WCB/CF8
15	阀杆	410/420	304/17-4PH	410/17-4PH	304/XM-19
16	蝶板	WCB	CF8	LCB/LC1	WC6/C5
17	销轴	410/420	304/17-4PH	41017-4PH	304/XM-19

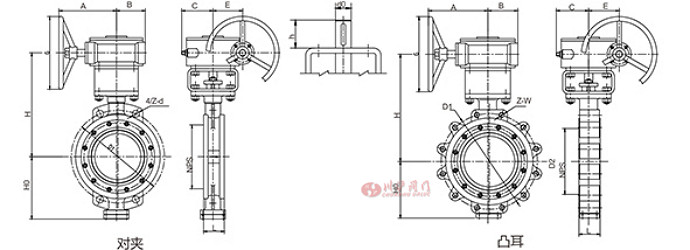

五、对夹式硬密封美标蝶阀 外形尺寸

D373H-150C 2"~56" D333H-150C 2"~56" 连接尺寸

NPS	L	法兰尺寸			外形尺寸							上法兰尺寸			重量（Kg）
		D1	Z-Φd	Z-W	D0	H	A	B	C	E	G	ISO 5211	d0	h	对夹	凸耳
2”	43	120.7	4-Φ19	4-5/8-11UNC	65	195	144	56	56	50	180	F07	16	35	5	6
2.5”	46	139.7	4-Φ19	4-5/8-11UNC	75	210	144	56	56	50	180	F07	16	35	8	9
3”	48	152.4	4-Φ19	4-5/8-11UNC	105	215	144	56	56	50	180	F07	16	35	10	11
4”	54	190.5	8-Φ19	8-5/8-11UNC	120	235	144	56	56	50	180	F07	18	40	13	15
5”	57	216	8-Φ22	8-3/4-10UNC	130	285	200	75	96	63	300	F10	22	45	23	25
6”	57	241.3	8-Φ22	8-3/4-10UNC	170	300	200	75	96	63	300	F10	25	50	25	30
8”	64	298.5	8-Φ22	8-3/4-10UNC	200	340	230	90	120	80	350	F12	30	60	33	38
10”	71	362	12-Φ25	12-7/8-9UNC	240	380	230	90	120	80	350	F12	35	70	50	66
12”	81	431.8	12-Φ25	12-7/8-9UNC	285	425	260	152	165	125	400	F14	40	80	67	90
14”	92	476.3	12-1-8UNC	12-1-8UNC	320	505	260	152	165	125	400	F14	45	90	130	140
16”	102	539.8	16-1-8UNC	16-1-8UNC	360	510	260	152	165	125	400	F16	50	100	140	170
18”	114	578	16-11/8-8UN	16-11/8-8UN	385	565	260	152	165	125	400	F16	50	100	188	225
20”	127	635	20-11/8-8UN	20-11/8-8UN	410	590	290	180	198	160	500	F25	55	110	270	287
24”	154	749.3	20-11/4-8UN	20-11/4-8UN	454	685	418	200	215	200	600	F25	70	130	310	390
28”	165	863.6	28-11/4-8UN	28-11/4-8UN	545	755	418	200	215	200	600	F30	80	130	430	508
32”	190	977.6	28-11/2-8UN	28-11/2-8UN	575	825	510	235	270	263	700	F30	90	160	535	632
36”	203	1085.8	32-11/2-8UN	32-11/2-8UN	655	960	510	235	270	263	700	F30	100	170	708	836
40”	216	1200.2	36-11/2-8UN	36-11/2-8UN	725	1015	510	235	270	263	700	F35	110	170	1090	1286
48”	254	1422.4	44-11/2-8UN	44-11/2-8UN	860	1150	550	275	335	333	800	F35	130	200	1455	1717
56”	279	1651	48-13/4-8UN	48-13/4-8UN	995	1345	550	275	335	333	800	F40	150	200	1750	2065

D373H-300C 2"~56" D333H-300C 2"~56" 连接尺寸

NPS	L	法兰尺寸			外形尺寸							上法兰尺寸			重量（Kg）
		D1	Z-Φd	Z-W	D0	H	A	B	C	E	G	ISO 5211	d0	h	对夹	凸耳
2”	43	127	8-Φ19	8-5/8-11UNC	65	195	144	56	56	50	180	F07	16	35	9	10
2.5”	46	149.2	8-Φ22	8-3/4-10UNC	75	210	144	56	56	50	180	F07	16	35	11	15
3”	48	168.3	8-Φ22	8-3/4-10UNC	105	215	144	56	56	50	180	F07	18	40	14	18
4”	54	200	8-Φ22	8-3/4-10UNC	120	235	144	56	56	50	180	F07	18	40	17	22
5”	59	235	8-Φ22	8-3/4-10UNC	130	285	200	75	96	63	300	F10	22	45	28	38
6”	59	270	12-Φ22	12-3/4-10UNC	190	315	230	90	120	80	350	F12	30	60	30	42
8”	73	330.2	12-Φ25	12-7/8-9UNC	220	370	230	90	120	80	350	F12	35	70	44	67
10”	83	387.4	16-1-8UNC	16-1-8UNC	270	415	260	152	165	125	400	F14	40	80	70	93
12”	92	450.8	16-11/8-8UN	16-11/8-UN	310	470	260	152	165	125	400	F14	45	90	115	160
14”	117	514.4	20-11/8-8UN	20-11/8-8UN	330	525	260	152	165	125	400	F16	50	100	208	285
16”	133	571.5	20-11/4-8UN	20-11/4-8UN	385	585	290	180	198	160	500	F25	60	120	305	272
18”	149	628.6	24-11/4-8UN	24-11/4-8UN	410	620	418	200	215	200	600	F25	70	130	341	360
20”	159	685.8	24-11/4-8UN	24-11/4-8UN	425	692	418	200	215	200	600	F25	70	130	432	460
24”	181	812.8	24-11/2-8UN	24-11/2-8UN	480	815	510	235	270	263	700	F30	90	160	465	624
28”	229	939.8	28-15/8-8UN	28-15/8-8UN	570	860	510	235	270	263	700	F30	110	170	679	812
32”	241	1054	28-17/8-8UN	28-17/8-8UN	660	965	550	275	335	333	800	F35	130	200	817	1010
36”	241	1168.4	32-2-8UN	32-2-8UN	725	1025	550	275	335	333	800	F35	140	200	1133	1337
40”	300	1155.7	32-15/8-8UN	32-15/8-8UN	770	1075	550	275	335	333	800	F40	150	200	1744	2058
48”	350	1371.6	32-17/8-8UN	32-17/8-8UN	920	1295	590	320	360	374	900	F40	170	220	2328	2747

以上为API609标准设计，法兰尺寸按照ASME标准。若有不同的需求，可根据需求订制。
