法兰式硬密封美标蝶阀

D343H法兰式硬密封美标蝶阀	不锈钢法兰式硬密封美标蝶阀

一、法兰式硬密封美标蝶阀 用途及特点

法兰式硬密封美标蝶阀采用三偏心结构设计，也称为三偏心硬密封蝶阀和美标蝶阀，三偏心金属密封蝶阀系列是长寿命、节能型蝶阀，其结构采用三维偏心原理设计，阀座采用硬软密封兼容的多层次结构或者全金属密封结构，是一种能在较高温度和较高压力环境上使用的高性能蝶阀产品。
本产品被广泛地应用到冶金、钢铁、电力、石油、化工、供热、空气、煤气、可燃气体、市政供水以及给排水等腐蚀性介质的管道上，作为截止或调节介质流量使用。三偏心蝶阀作为阀门新科技的结晶，扬各种阀门之长，避各种阀门之短，对夹、凸耳、法兰、环接、对接焊、夹套等各种结构长度都可以对应。由于材料选择余地很大，高低温及各种酸、碱等腐蚀性介质也都能对应自如。特别是在大口径方面，以其零泄漏的优势，在关断阀上，正在不断地取代粗大的闸阀和球阀；同样，其优异的调控机能在调控阀上也正在不断地取代笨重的截止阀。

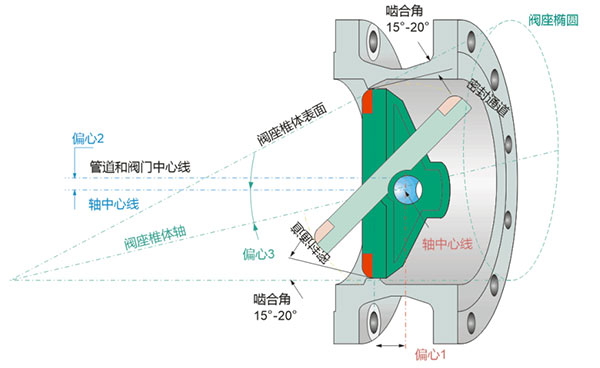

二、法兰式硬密封美标蝶阀 三偏心原理

偏心1 阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。
偏心2 阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
偏心3 阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。

三、法兰式硬密封美标蝶阀 主要技术参数

名称	性能参数
公称通径	2" ~160" (DN50~4000)
公称压力	150LB ~ 600LB (PN10~100)
温度范围	-180°C ~700°C
连接方式	对夹式、凸耳式、法兰式、对焊式
适用介质	淡水，海水，污水，空气，蒸汽，食品，药品，油品及各种油、酸，碱，盐带弱腐蚀性介质等

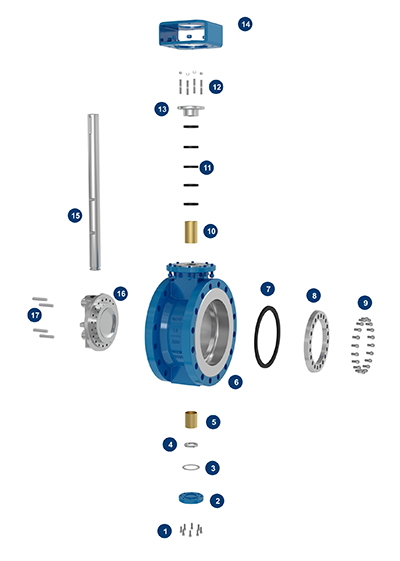

四、法兰式硬密封美标蝶阀零部件材质

序号	零件名称	碳钢	不锈钢	低温钢	高温钢
1	底盖螺钉	8.8/B7	B8	B8/L7	B7/B8/B16
2	底盖	A105	304	304/LF2	F11/304
3	垫片	304+石墨	304+石墨	304+石墨	304+石墨
4	卡环	1035	304	304	304
5	下轴套	SF-1	SF-1S/C95200	SF-1S/C95200	304+N
6	阀体	WCB	CF8	LCB/LC1	WC6/C5
7	密封圈	304+石墨	304+石墨	304+石墨	304+石墨
8	压板	A105	304	304/LF2	F11/304
9	压板螺钉	8.8/B7	B8	B8/L7	B7/B8/B16
10	上轴套	SF-1	SF-1S/C95200	SF-1S/C95200	304+N
11	填料	柔性石墨	柔性石墨	柔性石墨	柔性石墨
12	压盖螺柱	8.8/B7	B8	B8/L7	B7/B8/B16
13	填料压盖	WCB	CF8	CF8/LF2	F11/CF8
14	支架	WCB	WCB/CF8	WCB/CF8	WCB/CF8
15	阀杆	410/420	304/17-4PH	410/17-4PH	304/XM-19
16	蝶板	WCB	CF8	LCB/LC1	WC6/C5
17	销轴	410/420	304/17-4PH	41017-4PH	304/XM-19

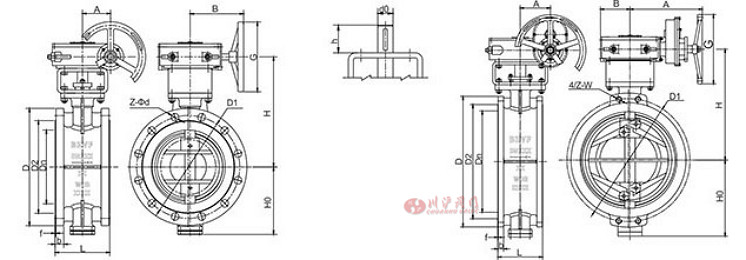

五、法兰式硬密封美标蝶阀 外形尺寸

D343H-150C 2"~60" 连接尺寸

DN	L	法兰尺寸							外形尺寸					上法兰尺寸			重量（Kg）
		D	D1	D2	f	b	Z-Φd	4-W	H0	H	A	B	G	ISO  5211	d0	h
2”	108	150	120.7	92	2	19	4-Φ19	---	75	195	50	144	180	F07	16	35	16
2.5”	112	180	139.7	105	2	23	4-Φ19	---	90	215	50	144	180	F07	16	35	17
3”	114	190	152.4	127	2	24	4-Φ19	---	95	215	50	144	180	F07	16	35	19
4”	127	230	190.5	157	2	24	8-Φ19	---	115	235	50	144	180	F07	18	40	21
5”	140	255	216	186	2	24	8-Φ22	---	127.5	290	63	200	300	F10	22	45	35
6”	140	280	241.3	216	2	26	8-Φ22	---	180	310	63	200	300	F10	25	50	45
8”	152	345	298.5	270	2	29	8-Φ22	---	202	360	80	230	350	F12	30	60	60
10”	165	405	362	324	2	30	12-Φ25	---	235	395	80	230	350	F12	35	70	75
12”	178	485	431.8	381	2	32	8-Φ25	4-7/8-9UNC	250	455	125	260	400	F14	40	80	144
14”	190	535	476.3	413	2	35	8-Φ29	4-1-8UNC	285	495	125	260	400	F14	45	90	172
16”	216	595	539.8	470	2	37	12-Φ29	4-1-8UNC	330	535	125	260	400	F16	50	100	272
18”	222	635	578	533	2	40	16-Φ32	---	365	550	160	290	500	F25	55	110	241
20”	229	700	635	584	2	43	20-Φ32	---	405	610	160	290	500	F25	60	120	350
24”	267	815	749.3	692	2	48	16-Φ35	4-11/4-8UN	445	685	200	418	600	F25	70	130	571
28”	292	925	863.6	800	2	72	24-Φ35	4-11/4-8UN	545	785	263	510	700	F30	90	160	808
32”	318	1060	977.6	914	2	81	24-Φ41	4-11/2-8UN	625	870	263	510	700	F30	100	170	1288
36”	330	1170	1085.8	1022	2	91	28-Φ41	4-11/2-8UN	685	965	263	510	700	F35	110	170	1519
40”	410	1290	1200.2	1124	2	91	32-Φ41	4-11/2-8UN	755	1040	333	550	800	F35	120	190	1787
48”	470	1510	1422.4	1359	2	108	40-Φ41	4-11/2-8UN	860	1180	333	550	800	F35	140	200	2510
56”	530	1745	1651	1575	2	124	44-Φ48	4-13/4-8UN	1020	1365	374	590	900	F40	160	220	3203
60”	530	1855	1759	1676	2	132	48-Φ48	4-13/4-8UN	1080	1465	374	590	900	F48	170	230	4955

D343H-300C 2"~56" 连接尺寸

DN	L	法兰尺寸							外形尺寸					上法兰尺寸			重量（Kg）
		D	D1	D2	f	b	Z-Φd	4-W	H0	H	A	B	G	ISO  5211	d0	h
2”	150	165	127	92	2	23	8-Φ19	---	82.5	195	50	144	180	F07	16	35	19
2.5”	170	190	149.2	105	2	26	8-Φ22	---	95	210	50	144	180	F07	16	35	20
3”	180	210	168.3	127	2	29	8-Φ22	---	105	230	50	144	180	F07	18	40	23
4”	190	255	200	157	2	32	8-Φ22	---	127.5	250	50	144	180	F07	18	40	26
5”	200	280	235	186	2	35	8-Φ22	---	140	295	63	200	300	F10	22	45	43
6”	210	320	270	216	2	37	12-Φ22	---	215	340	80	230	350	F12	30	60	64
8”	230	380	330.2	270	2	42	12-Φ25	---	220	390	80	230	350	F12	35	70	74
10”	250	445	387.4	324	2	48	12-Φ29	4-1-8UNC	265	485	125	260	400	F14	40	80	119
12”	270	520	450.8	381	2	51	12-Φ32	4-11/8-8UN	290	490	125	260	400	F14	45	90	165
14”	290	585	514.4	413	2	54	16-Φ32	4-11/8-8UN	310	540	125	260	400	F16	50	100	259
16”	310	650	571.5	470	2	58	16-Φ35	4-11/4-8UN	340	620	160	290	500	F25	60	120	325
18”	330	710	628.6	533	2	61	20-Φ35	4-11/4-8UN	390	645	200	418	600	F25	70	130	366
20”	350	775	685.8	584	2	64	20-Φ35	4-11/4-8UN	415	670	200	418	600	F25	70	130	444
24”	390	915	812.8	692	2	70	20-Φ41	4-11/2-8UN	500	740	263	510	700	F30	90	160	661
28”	430	1035	939.8	800	2	86	24-Φ44	4-15/8-8UN	580	900	263	510	700	F30	110	170	1096
32”	470	1150	1054	914	2	99	24-Φ51	4-17/8-8UN	665	975	333	550	800	F35	130	200	1492
36”	510	1270	1168.4	1022	2	105	28-Φ54	4-2-8UN	690	1010	333	550	800	F35	140	200	2128
40”	550	1240	1155.7	1086	2	115	28-Φ44	4-15/8-8UN	755	1090	333	550	800	F40	150	200	2502
48”	630	1465	1371.6	1302	2	134	28-Φ51	4-17/8-8UN	950	1365	374	590	900	F40	170	220	3514
56”	710	1710	1600.2	1518	2	154.5	24-Φ60	4-21/4-8UN	1090	1475	374	590	900	F48	200	230	4484

以上为API609标准设计，法兰尺寸按照ASME标准。若有不同的需求，可根据需求订制。
