DBY电动隔膜泵

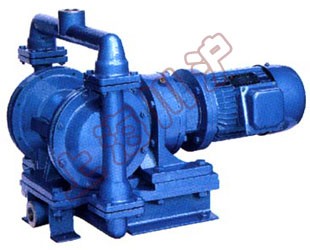

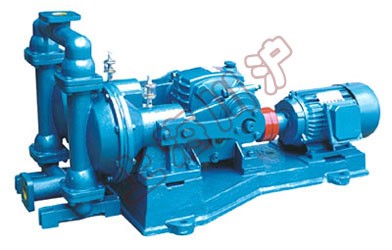

DBY电动隔膜泵(螺纹式) DBY电动隔膜泵(法兰式)
DBY电动隔膜泵(螺纹式) DBY电动隔膜泵(法兰式)

一、DBY电动隔膜泵 概述

本公司生产的电动隔膜泵是一种新型的泵种,近年来,由于在隔膜材料取得了突破性的进展,国际上越来越多的工业化国家要用此种型式的泵,代替部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业。我单位目前生产的隔膜泵分为YGB液动式和DBY电动式,产品设计均参考美国ABEL公司样机DBY型隔膜泵适用于低压,即出口压力≤3kgf/cm2的场合,YGB型适用于出口压力≥4kgf/cm2的场合。

二、DBY电动隔膜泵 主要特点

1、不需灌引水,自动能力达7米以上。
2、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,可以满足不同用户的要求。
4、泵体介质流经部份,可根据用户要求,分为铸铁、不锈钢、衬胶,电机分为普通式和防爆式(B3b)两种。

三、DBY电动隔膜泵 主要用途

1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀性液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜、果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种橡胶、浆乳胶、有机溶剂、填料。
10、用泵为油轮驳船清仓吸取仓内污水及剩油。
11、啤酒花及发酵粉稀浆、糖浆、精密。
12、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
13、各种特殊介质的吸送。

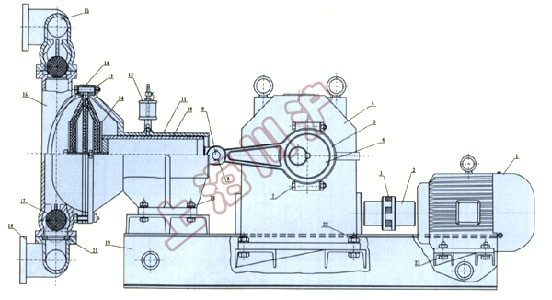

四、DBY电动隔膜泵 结构简图

DBY电动隔膜泵 结构简图

五、DBY电动隔膜泵 性能参数表

型号
流量
(m3/h)
吸程
(m)
扬程
(m)
出口压力
(kgf/cm2)
电动功率
转/KW
使用温度℃
泵进出口
尺   寸
重量
kg
铸铁
不锈钢
DBY-10
0.5
3
30
3
1450/0.55
90
150
3/8" 丝扣
50
DBY-15
0.75
3
30
3
1450/0.55
90
150
1/2" 丝扣
50
DBY-25
3.5
4
30
3
1450/1.5
90
150
1"   丝扣
170
DBY-40
4.5
4
30
3
1450/2.2
90
150
11/2"丝扣
180
DBY-50
6.5
4.5
30
3
1450/4
90
150
50mm法兰
400
DBY-65
8
4.5
30
3
1450/4
90
150
65mm法兰
400
DBY-80
16
5
30
3
1450/5.5
90
150
80mm法兰
610
DBY-100
20
5
30
3
1450/5.5
90
150
100mm法兰
610

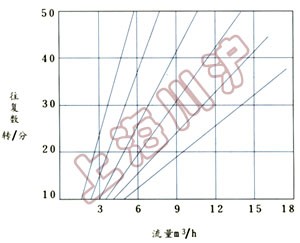

六、DBY电动隔膜泵 流量特性曲线图

DBY电动隔膜泵 流量特性曲线图

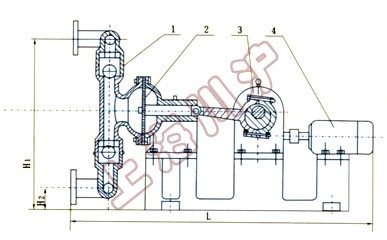

七、DBY电动隔膜泵 工作原理

DBY电动隔膜泵 工作原理

电机(4)通过减速箱(3)带动左右两端柱塞上面的隔膜(2)一前一后往复运动。在左右两个泵腔内,装有上下四个单向球阀(1)隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将液体不断地吸入和排出。

八、DBY电动隔膜泵 安装尺寸表及尺寸图

型号
A
B
D
φ
L
H1
H2
QBY-10
456
342
185
φ12×4
650
370
50
QBY-15
456
342
185
φ12×4
650
370
50
QBY-25
537
455
210
φ14×4
1060
480
60
QBY-40
537
455
210
φ14×4
1060
480
60
QBY-50
800
345
345
φ16×4
1510
700
85
QBY-65
800
345
345
φ16×4
1510
700
85
QBY-80
800
345
345
φ18×4
1690
900
96
QBY-100
800
345
345
φ18×4
1690
900
96

DBY电动隔膜泵 安装尺寸表及尺寸图

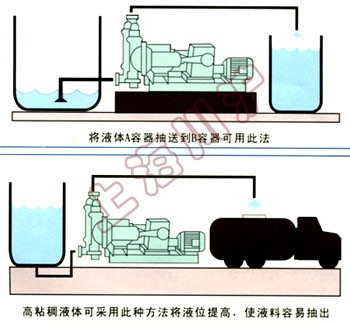

九、DBY电动隔膜泵 安装和使用方法

DBY电动隔膜泵 安装和使用方法
