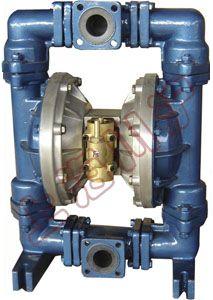

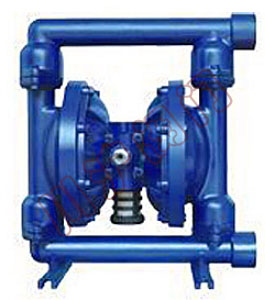

QBY气动隔膜泵(螺纹式) QBY气动隔膜泵(法兰式)
QBY气动隔膜泵(螺纹式) QBY气动隔膜泵(法兰式)

一、QBY气动隔膜泵 概述

QBY系列气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生产,共有八种规格直径:¢10mm(3/8")、¢15mm(1/2")、¢25mm(1")、¢40mm(11/2")、¢50mm(2")、¢65mm(21/2")、¢100mm(4")。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。
该泵自1986年投产以来,已被国内一千多家石油、化工、电子、陶纺织系统单位采用,安置在种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取的了满意的效果。

二、QBY气动隔膜泵 主要特点

1、不需灌引水,吸程高达7m,扬程达70m,出口压力≥6kgf/cm2;
2、流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);
4、该泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会 向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、不必用电,在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突 然停机,泵也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,
又有自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部 件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体(粘度在1万厘泊以下);
10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

三、铝合金气动隔膜泵 性能参数

型号
流量
(m3/h)
扬程
(m)
出口压力
(kgf/cm2)
吸程
(m)
最大允许颗粒直粒
D
最大供气压力
(kgf/cm2)
最大空气消耗量
(m3/min)
材 料 Materials

不锈钢
铸铁
增强聚丙烯
QBY-10 0~0.8 0~50 6 5 1 7 0.6
QBY-15 0~1 0~50 6 5 1 7 0.3
QBY-25 0~2.4 0~50 6 7 2.5 7 0.6
QBY-40 0~8 0~50 6 7 4.5 7 0.6
QBY-50 0~12 0~50 6 7 8 7 0.9 /
QBY-65 0~16 0~50 6 7 8 7 0.9 /
QBY-80 0~24 0~50 6 7 10 7 1.5 /
QBY-100 0~30 0~50 6 7 10 7 1.5 /

四、铝合金气动隔膜泵 结构图

铝合金气动隔膜泵 结构图

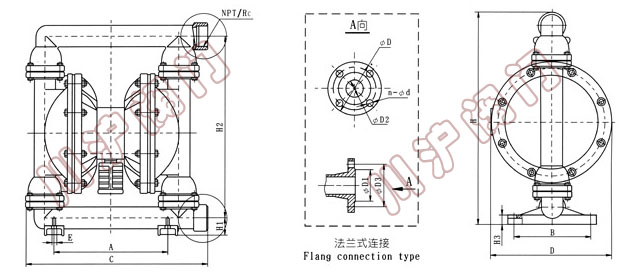

五、铝合金气动隔膜泵 结构尺寸

型号
Model
A B C D E H1 H2 H3 H 螺纹式
Screw
法兰式
Flange
NPT/RC D1 D2 D3 D n d
QBY-10 135 48 218 144 12 34 176 10 226 1/2 - - - - - -
QBY-15 135 48 218 144 12 34 176 10 226 1/2 - - - - - -
QBY-25 236 145 381 248 12 46 344 18 412 1 - - - - - -
QBY-40 236 145 381 248 12 50 348 18 428 11/2 - - - - - -
QBY-50 320 220 518 347 14 50 521 27 609 2 84 50 125 165 4 18
QBY-65 320 220 518 347 14 50 521 27 609 21/2 104 65 145 185 4 18
QBY-80 360 240 634 455 18 96 696 50 842 3 118 80 160 200 8 18
QBY-100 360 240 634 455 18 130 721 60 960 - 140 100 180 200 8 18

六、QBY气动隔膜泵 主要用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。
