工程塑料气动隔膜泵

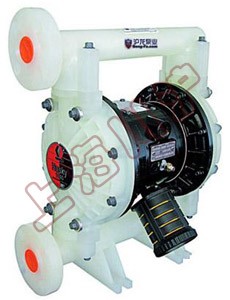

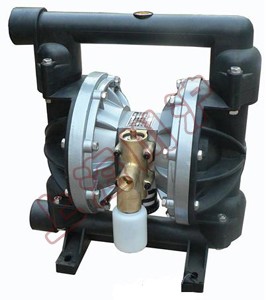

工程塑料气动隔膜泵(螺纹式) 工程塑料气动隔膜泵(法兰式)
工程塑料气动隔膜泵(螺纹式) 工程塑料气动隔膜泵(法兰式)

一、工程塑料气动隔膜泵 概述

QBY型工程塑料气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS 、美国的 MARIOWPUMPS 相近。 黄河水泵公司目前已形成系列化生产,共有八种规格直径:φ10mm(3/8’)、φ15mm(1/2’)、φ25mm(1’)、φ40mm(11/2’)、φ50mm(2’)、φ65mm(21/2’)、φ80mm(3’)、φ100mm(4’)。 隔膜片根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、特氟龙、食品橡胶 等满足不同用户的需要。泵体材质:RPP增强聚丙烯。

二、工程塑料气动隔膜泵 主要特点

1、不需灌引水,吸程高达7m,扬程达70m,出口压力≥6kgf/cm2;
2、流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);
4、该泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会 向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、不必用电,在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突 然停机,泵也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,
又有自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部 件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体(粘度在1万厘泊以下);
10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

三、工程塑料气动隔膜泵 主要用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

四、工程塑料气动隔膜泵 结构简图

QBY气动隔膜泵 结构简图

1、压缩空气为动力。
2、是一种由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,由于隔膜泵工作原理的特点,因此隔膜泵具有以下特点:
(1)泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。
(2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花
(3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。
(4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动最小,适用于不稳定物质的输送
(5)流量可调节,可以在物料出口处加装节流阀来调节流量。
(6)具有自吸的功能。
(7)可以空运行,而不会有危险。
(8)可以潜水工作。
(9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。
(10)没有复杂的控制系统,没有电缆、保险丝等。
(11)体积小、重量轻,便于移动。
(12)无需润滑所以维修简便,不会由于滴漏污染工作环境。
(13)泵始终能保持高效,不会因为磨损而降低。
(14)百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热
(15)没有动密封,维修简便避免了泄漏。工作时无死点。

五、工程塑料气动隔膜泵 性能参数表

型号
流量
(m3/h)
扬程
(m)
出口压力
(kgf/cm2)
吸程
(m)
最大允许颗粒直粒
D
最大供气压力
(kgf/cm2)
最大空气消耗量
(m3/min)
材 料 Materials

不锈钢
铸铁
增强聚丙烯
QBY-10
0~0.8
0~50
6
5
1
7
0.6
QBY-15
0~1
0~50
6
5
1
7
0.3
QBY-25
0~2.4
0~50
6
7
2.5
7
0.6
QBY-40
0~8
0~50
6
7
4.5
7
0.6
QBY-50
0~12
0~50
6
7
8
7
0.9
/

六、工程塑料气动隔膜泵 工作原理

在泵的两个对称工作腔中,各装有一块有弹性的隔膜6,联杆将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

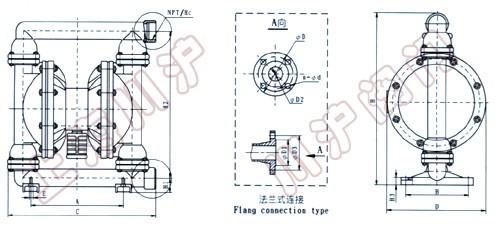

七、工程塑料气动隔膜泵 安装尺寸表

型号
Model
A
B
C
D
E
H1
H2
H3
H
螺纹式
Screw
法兰式
Flange
NPT/RC
D1
D2
D3
D
n
d
QBY-10
135
48
218
144
12
34
176
10
226
1/2
-
-
-
-
-
-
QBY-15
135
48
218
144
12
34
176
10
226
1/2
-
-
-
-
-
-
QBY-25
236
145
381
248
12
46
344
18
412
1
-
-
-
-
-
-
QBY-40
236
145
381
248
12
50
348
18
428
11/2
-
-
-
-
-
-
QBY-50
320
220
518
347
14
50
521
27
609
2
84
50
125
165
4
18
