疏水阀|CS41H 自由浮球式疏水阀

铸钢疏水阀 不锈钢疏水阀

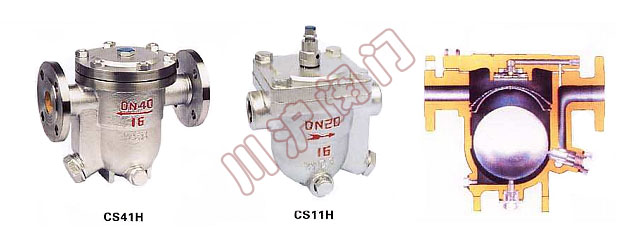

铸钢疏水阀 CS41H-C 不锈钢疏水阀 CS41H-P

一、疏水阀 概述

疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时最大限度地自动防止蒸汽的泄漏。疏水阀的品种很多,各有不同的性能。选用疏水阀时,首先应选其特性能满足蒸汽加热设备的最佳运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和有效的。
疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开启时,桶在底部,阀门全开。凝结水进入疏水阀后流到桶底,充满阀体,全部浸没桶体,然后,凝结水通过全开阀门排至回水集管。蒸汽也从桶体底部进入疏水阀,占据桶体内的顶部,产生浮力。桶体慢慢升起,逐渐向阀座方向移动杠杆,直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔,聚集在疏水阀的顶部。从排气孔排出的蒸汽,都会因疏水阀的散热而凝结。当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。随着凝结水位不断升高,产生的力不断增加,直到能够克服压差,打开阀门。疏水阀阀门开始打开,作用在阀瓣上的压差就会减小。桶体将迅速下降,使阀门全开。积聚在疏水阀顶部的不凝性气体先排出,然后凝结水排出。水流从桶体流出时带动污物一起流出疏水阀。凝结水排放的同时,蒸汽重新开始进入疏水阀,新的一个周期又开始了。

二、疏水阀 内部结构图

疏水阀内部结构图

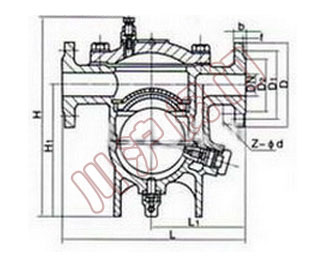

三、疏水阀 外形尺寸图

疏水阀 外形尺寸图

四、疏水阀 外形尺寸

产品型号 口径 尺寸
DN L H D D1 D2 b f Z-Φd
CS41H-16/25/40C-B 15 195 195 95 65 45 14 2 4-Φ14
20 195 200 105 75 55 14 2 4-Φ14
25 215 225 115 85 65 14 2 4-Φ14
CS41H-16/25/40C-D 25 270 245 115 85 65 14 2 4-Φ14
32 270 250 135 100 78 16 2 4-Φ18
40 280 290 145 110 85 16 3 4-Φ18
50 290 300 160 125 100 16 3 4-Φ18
CS41H-16/25C-F 50 410 380 160 125 100 16 3 4-Φ18
65 410 380 180 145 120 18 3 4-Φ18
80 430 420 195 160 135 20 3 8-Φ18
100 430 440 215 180 155 20 3 8-Φ18
125 480 510 245 210 185 22 3 8-Φ18
150 480 510 280 240 210 24 3 8-Φ23
