美标Y型过滤器

美标Y型过滤器 美标Y型过滤器

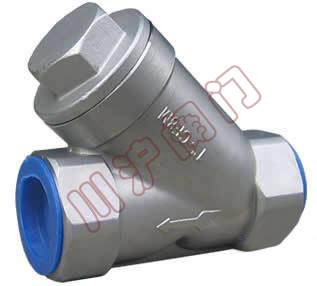

一、美标Y型过滤器 概述

管道过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。
特点:通流快速,故压力损失小,抗污性强,排渣方便。

二、美标Y型过滤器 标准

1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。

三、美标Y型过滤器 结构图

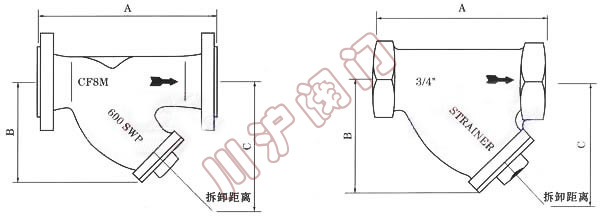

美标Y型过滤器结构图

四、美标Y型过滤器 主要性能规范

磅级 150Lb 300Lb 600
试验压力 壳体试验 3.0MPa 6.5MPa 15MPa
适用温度 -29~425℃
适用介质 水、油、天然气

五、美标Y型过滤器 主要零部件材料表

零件名称 材料
阀体 碳钢、不锈钢、黄铜
滤网盖 碳钢、不锈钢、黄铜
滤芯网 不锈钢
密封件材质 柔性石墨、聚四氟乙烯

六、美标Y型过滤器 主要连接尺寸

口径(in) ANSI法兰连接 螺纹连接 B C 滤网面积cm2
150LB 300LB 600LB
A A A A
1/2" 127 127 130 75 70 110 27
3/4" 145 150 150 80 80 130 43
1" 154 160 160 90 90 150 73
11/4" 180 180 200 110 130 235 135
11/2" 200 210 230 120 147 260 164
2" 230 240 250 140 180 320 251
21/2" 290 290 210 200 325 327
3" 310 310 205 330 361
4" 315 351 255 405 545
5" 410 401 315 510 843
6" 473 478 345 560 1117
8" 593 600 440 710 1909
10" 730 730 503 760 2010

注:12"-20"可与本公司商洽生产
