U型过滤器

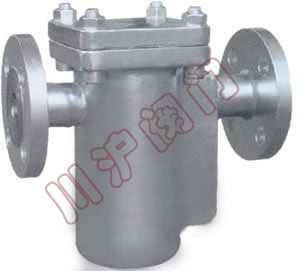

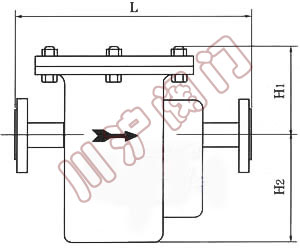

U型过滤器	U型过滤器　结构图

一、U型过滤器用途

U型过滤器广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量仪器、泵机、阀门、蔬水器等设备。

二、U型过滤器特点

压力损失小,流通面积大，抗污性强，排污方便，排污方便。

三、U型过滤器主要性能规范

公称压力PN(MPa)	工作温度℃	滤网目数	适用介质
1.6	350	20～150	蒸汽、空气、水、油、
2.5	350	20～150	蒸汽、空气、水、油、

四、U型过滤器主要零部件材料

零件名称	材料
阀体	碳钢、不锈钢
滤网盖	碳钢、不锈钢
滤芯网	不锈钢
垫片	柔性石墨

五、U型过滤器连接尺寸

连接方式	公称通径DN	外形尺寸 mm
连接方式	公称通径DN	D	D1	H
法兰	15	270	90	145
	20	270	90	145
	25	270	90	145
	32	320	125	175
	40	320	125	175
	50	320	125	175
	65	430	140	220
	80	430	140	220
	100	430	140	220
	125	460	160	235
	150	460	170	235
	200	460	190	235
