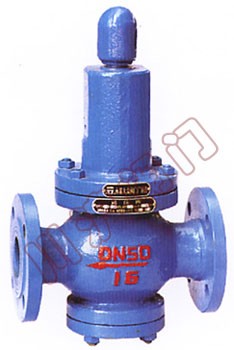

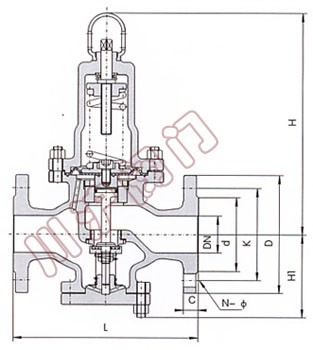

Y42X薄膜式减压阀 | Y42X薄膜式减压阀 结构图 |
本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。
本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。
公称压力(Mpa) | 1.0 |
1.6 |
2.5 |
---|---|---|---|
壳体试验压力(Mpa) | 1.5 |
2.4 |
3.75 |
密封试验压力(Mpa) | 1.0 |
1.6 |
2.5 |
高进口压力(Mpa) | 1.0 |
1.6 |
2.5 |
出口压力范围(Mpa) | 0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
压力特性偏差(Mpa)△P2P | GB12244-1989 |
||
流量特性偏差(Mpa)P2G> | GB12244-1989 |
||
渗漏量 | 0 |
||
工作温度 | 0℃-90℃ |
||
*:壳体试验不包括膜片、阀盖 |
DN | 15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Cv | 1 |
2 |
4 |
4 |
6 |
13 |
14 |
38 |
40 |
85 |
90 |
165 |
350 |
520 |
690 |
950 |
零件名称 | 材料 |
---|---|
阀体、上盖、下盖 | 灰铸铁、铸钢 |
调节弹簧 | 硅锰钢 |
活塞 | 不锈钢 |
缸套 | 不锈钢 |
公称通径DN | 外 形 尺 寸 | ||
---|---|---|---|
L | H | Hl | |
15 |
160 |
265 |
100 |
20 |
160 |
265 |
100 |
25 |
180 |
285 |
110 |
32 |
200 |
285 |
110 |
40 |
220 |
320 |
120 |
50 |
250 |
320 |
120 |
65 |
280 |
335 |
140 |
80 |
310 |
425 |
165 |
100 |
350 |
445 |
185 |
125 |
400 |
590 |
225 |
150 |
450 |
625 |
260 |
200 |
500 |
680 |
280 |
250 |
650 |
855 |
335 |
300 |
800 |
935 |
385 |
350 |
850 |
1015 |
430 |
400 |
900 |
1095 |
455 |
450 |
900 |
1165 |
500 |
500 |
950 |
1205 |
525 |
