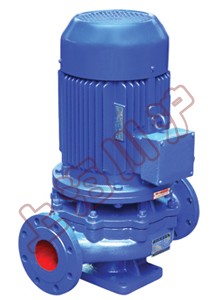

ISG单级单吸立式离心泵

ISG单级单吸立式离心泵
ISG单级单吸立式离心泵

一、ISG单级单吸立式离心泵 概述

ISG型系列单吸管道离心泵,是本单位科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、嗓音低、性能可靠等优点。符合最新国家机械部JB/T53058-93的标准要求。产品按国际ISO2858标准设计制造。

二、ISG单级单吸立式离心泵 主要特点

1、泵为立式结构,进出口口径相同、且位于同一中心线上,可像阀门一样安装于管路之中,设有安装底脚,增加泵的稳定性,外形紧凑美观,占地面积小,建筑投入低。
2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,震动噪音低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
4、安装检修方便,无需拆动管路系统,只需卸下泵联体螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。

三、ISG单级单吸立式离心泵 主要用途

1、ISG型管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高 层建筑增压送水,园林灌溉,消防增压及设备配套,使用温度T:≤80℃。
2、IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热 水增压循环输送及城市采暖系统循环用泵,IRG使用温度T:≤120℃、GRG使用温度T:≤240℃。
3、IHG型管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门,使用温度T:-20℃-120℃。
4、YG型管道油泵,供输送汽油、柴油、煤油等石油产品,使用温度T:-20℃-120℃。

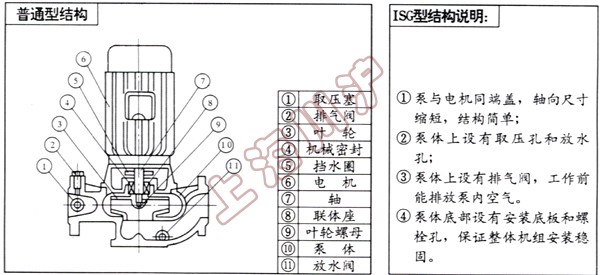

四、ISG单级单吸立式离心泵 结构简图

ISG单级单吸立式离心泵 结构简图

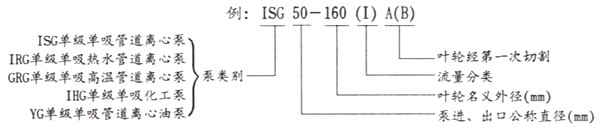

五、ISG单级单吸立式离心泵 型号编制说明

ISG单级单吸立式离心泵 型号编制说明

六、QBY气动隔膜泵 工作原理

1型号
流量Q
扬程(m)
效率(%)
转速(r/min)
电机功率(kW)
必需汽蚀余量(NPSH)r
重量(kg)

(m3/h)

(L/S)

15-80
1.5
0.42
8
34
2800
0.18
2.3
17
20-110
2.5
0.69
15
34
2800
0.37
2.3
25
20-160
2.5
0.69
32
25
2900
0.75
2.3
29
25-110
4
1.11
15
42
2900
0.55
2.3
26
25-1254
4
1.11
20
36
2900
0.75
2.3
28
25-125A
3.6
1.0
16
35
2900
0.55
2.3
27
25-160
4
1.11
32
32
2900
1.5
2.3
39
25-160A
3.7
1.03
28
31
2900
1.1
2.3
34
32-100
4.5
12.5
12.5
44
2900
0.55
2.0
27
32-100(I)
6.3
1.75
12.5
54
2900
0.75
2.0
32
32-125
5
1.39
20
44
2900
0.75
2.3
28
32-125A
4.5
1.25
16
43
2900
0.55
2.3
28
32-160
6.5
5
32
44
2900
1.5
2.3
39
32-160A
4
1.1
25
34
2900
1.1
2.0
38
32-160(I)
6.3
1.75
32
40
2900
2.2
2.0
47
32-200
4.5
12.5
50
32
2900
3
2.0
55
32-200(I)
6.3
1.75
50
33
2900
4
2.0
43
32-200A
4
1.11
44
40
2900
2.2
2.0
74
40-100
6.3
1.75
12.5
54
2900
0.55
2.3
32
40-100A
5.6
1.56
10
52
2900
0.37
2.3
32
40-125
6.3
1.75
20
46
2900
1.1
2.3
34
40-125A
5.6
1.56
16
45
2900
0.75
2.3
33
40-160
6.3
1.75
32
40
2900
2.2
2.3
47
40-160A
5.9
1.64
28
39
2900
1.5
2.3
43
40-160B
5.5
1.53
24
38
2900
1.1
2.3
38
40-200
6.3
1.75
50
33
2900
4
2.3
74
40-200A
5.9
1.64
44
31
2900
3
2.3
62
40-200B
5.3
1.47
36
29
2900
2.2
2.3
52
40-250
6.3
1.75
80
28
2900
7.5
2.3
105
40-250A
5.9
1.64
70
28
2900
5.5
2.3
98
40-250B
5.5
1.53
60
27
2900
4
2.3
77
40-100(I)
12.5
3.47
12.5
62
2900
1.1
2.3
34
40-100(I)A
11
3.05
10
60
2900
0.75
2.3
32
40-125(I)
12.5
347
20
58
2900
1.5
2.3
38
40-125(I)A
11
3.05
16
57
2900
1.1
2.3
33



2型号
流量Q
扬程(m)
效率(%)
转速(r/min)
电机功率(kW)
必需汽蚀余量(NPSH)r
重量(kg)

(m3/h)

(L/S)

40-160(I)
12.5
3.47
32
52
2900
3
2.3
56
40-160(I)A
11.7
3.25
28
51
2900
2.2
2.3
47
40-160(I)B
10.4
2.89
22
50
2900
1.5
2.3
43
40-200(I)
12.5
3.47
50
46
2900
5.5
2.3
85
40-200(I)A
11.7
3.25
44
45
2900
4
2.3
75
40-200(I)B
10.6
2.94
36
44
2900
3
2.3
63
40-250(I)
12.5
3.47
80
38
2900
11
2.3
145
40-250(I)A
11.6
3.22
70
38
2900
7.5
2.3
95
40-250(I)B
10.8
3.0
60
37
2900
5.5
2.3
94
40-250(I)C
10.0
2.78
52
36
2900
5.5
2.3
88
50-100
12.5
3.47
12.5
62
2900
1.1
2.3
36
50-100A
11
3.05
10
60
2900
0.75
2.3
35
50-125
12.5
3.47
20
58
2900
1.5
2.3
43
50-125A
11
3.05
16
57
2900
1.1
2.3
38
50-160
12.5
3.47
32
52
2900
3
2.3
59
50-160A
11.7
3.25
28
51
2900
2.2
2.3
51
50-160B
10.4
2.89
22
50
2900
1.5
2.3
47
50-200
12.5
3.47
50
46
2900
5.5
2.3
101
50-200A
11.7
3.25
44
45
2900
4
2.3
80
50-200B
10.6
2.94
36
44
2900
3
2.3
68
50-250
12.5
3.47
80
38
2900
11
2.3
160
50-250A
11.6
3.22
70
38
2900
7.5
2.3
115
50-250B
10.8
3.0
60
37
2900
5.5
2.3
114
50-250C
10.0
2.78
52
36
2900
5.5
2.3
108
50-100(I)
25
6.94
12.5
69
2900
1.5
2.5
41
50-100(I)A
22.3
6.19
10
67
2900
1.1
2.5
36
50-125(I)
25
6.94
20
68
2900
3
2.5
56
50-125(I)A
22.3
6.19
16
66
2900
2.2
2.5
48
50-160(I)
25
6.94
32
63
2900
4
2.5
72
50-160(I)A
23.4
6.5
28
62
2900
3
2.5
71
50-160(I)B
21.6
6.0
24
58
2900
2.2
2.5
59
50-200(I)
25
6.94
50
58
2900
7.5
2.5
108
50-200(I)A
23.5
6.53
44
57
2900
5.5
2.5
107
50-200(I)B
21.8
6.06
38
55
2900
4
2.5
100
50-250(I)
25
6.94
80
50
2900
15
2.5
175
