真空球阀原理和使用范围

真空球阀是20世纪90年代研制的一种真空阀门。它的工作原理类似于真空蝶阀,是靠固定在转动轴上的球体旋转90°实现阀门的开启和关闭。真空球阀比真空蝶阀开闭速度快,而体积和漏率都较真空蝶阀大。由于其结构中阀体、阀杆为不锈钢,阀座、填料等密封材料均为聚四氟乙烯,因而适用于介质为空气、水、蒸汽、酸、碱等。介质温度范围为一25~120℃,适用于工作压力为1×10-3~1.6×1%Pa真空系统和压力系统中接通或切新带有酸、碱性的气体及液体的介质流。

真空球阀

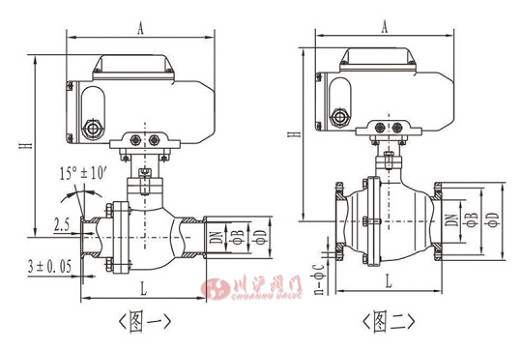

上图为电动真空球阀内部结构图

真空球阀形式和性能参数

真空球阀有手动、电动和气动三种形式。

a.上海川沪阀门生产的真空球阀系列有手动(GU型)、气动(GLUQ型)和电动(GUD型)三种。

电动真空球阀 气动真空球阀

上2张图分别为电动真空球阀实物图和气动真空球阀实物图

b. 上海川沪阀门生产的真空压力球阀有气动(GQQ型)和电动(GQD型)两种。这两种真空压力球阀的技术性能参数为:漏气速率小于或等于1.3×10-4Pa·L/s;使用压力范围10-1~1.6MPa;工作温度为-30~150℃;阀体和球体材料为316L;密封件材料为增强聚四氟乙烯、氟橡胶;采用1/4旋转气动(或电动)执行器,工作平稳,阀门开和关有电信号输出。

大口径真空球阀

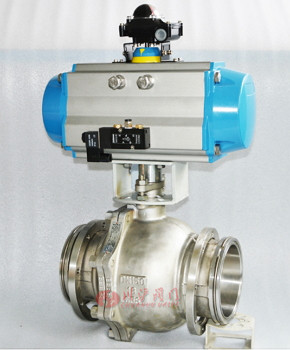

大口径气动真空球阀实物图

上海川沪阀门专业生产手动真空球阀、气动真空球阀电动真空球阀,有需要请联系我司销售部。
