电动高温调节阀

• 产品概述

ZRSP-GW、ZRSM-GW系列电动高温调节阀是在电动调节阀阀盖上加装散热片，多用于高温蒸汽、高温导热油、高温气体等介质中使用，用来控制介质的流量大小实现对管道的压力、流量、温度的调节效果。调节阀接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度。

• 选型指导

阀体材质：WCB、304不锈钢、316不锈钢、铬钼钢、双相不锈钢
公称通径：DN15-200mm
压力范围：国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美标(Class150、300、600)、日标(JIS 10K、20K)
阀盖形式：标准型(-40~250℃)、低温型(196~0℃)、高温型(0~560℃)、波纹管型(-100~400℃)
流量特性：等百分比、线性、快开等
执行机构：普通型、防爆型（ExdII BT4、CT6）、智能型(带现场操作)
行业应用：应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

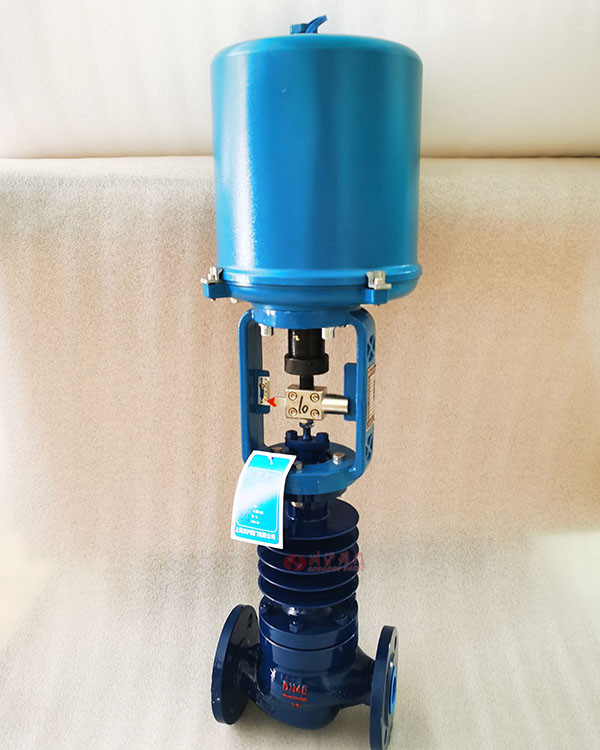

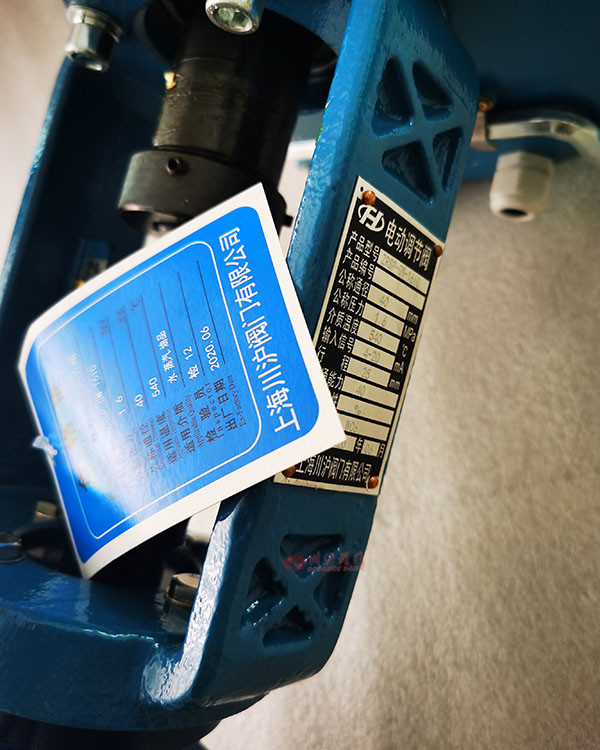

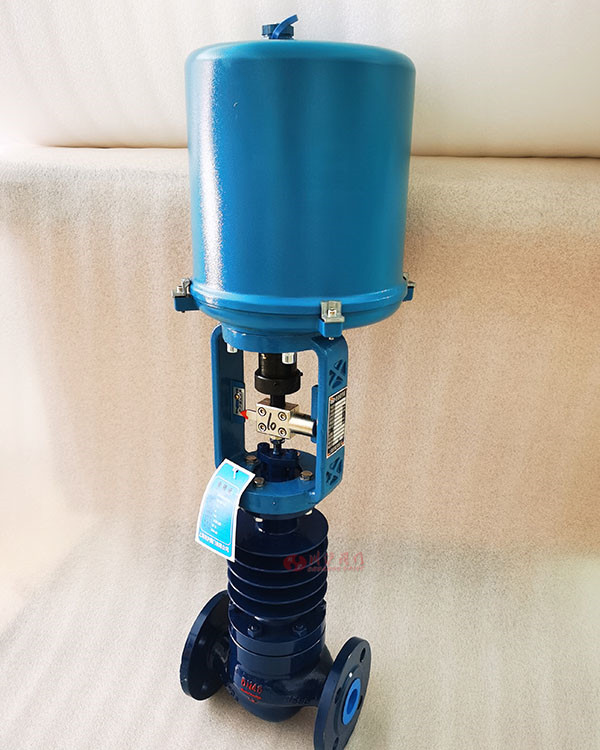

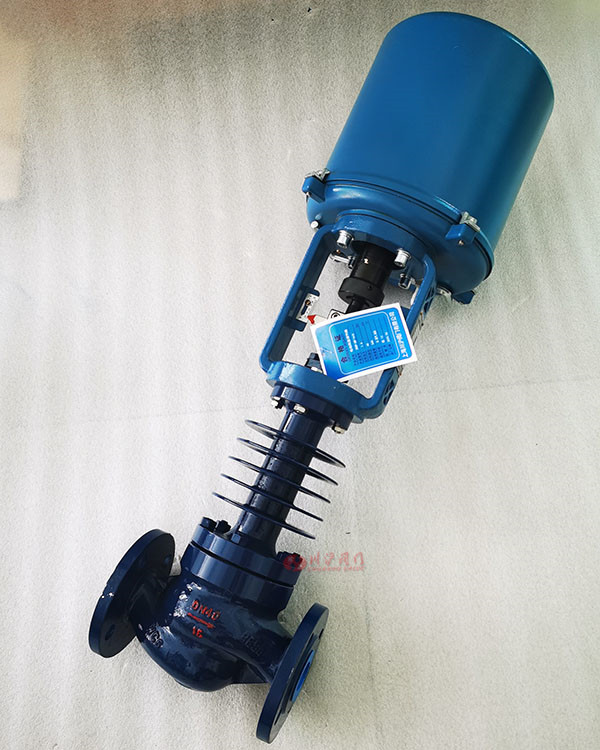

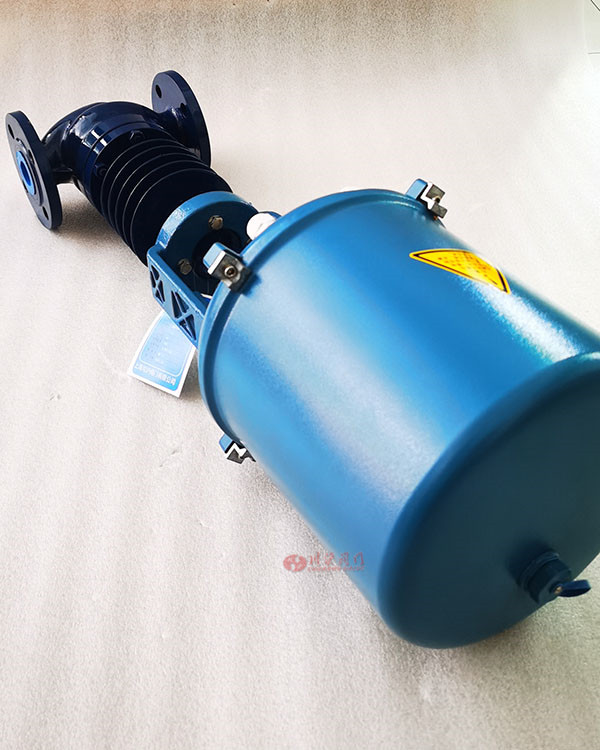

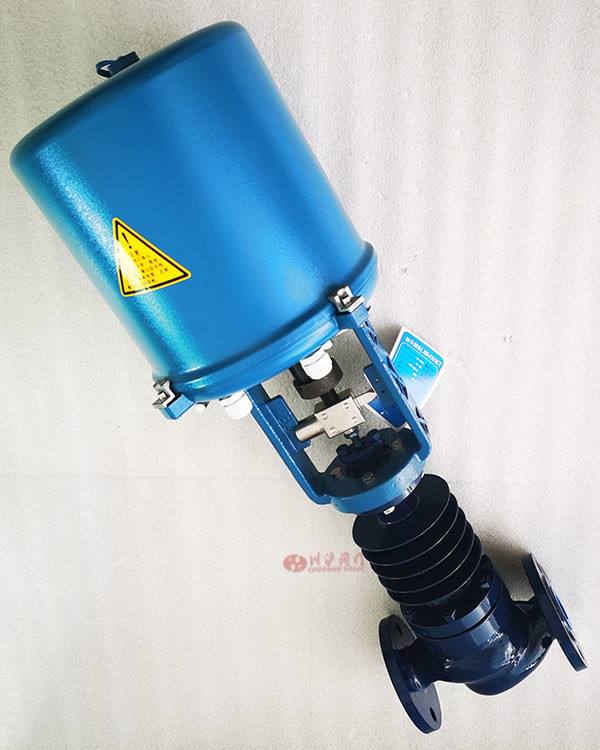

• 产品图片

• 阀体参数

型式：直通单座铸造球型阀

公称通径：40、50、65、80、100、150、200mm

公称压力：ANSI125、150、300、600；JIS10、16、20、

30K；PN1.6、4.0MPa

连接形式：法兰式：FF、RF、RJ和LG 标准按ANSI B16.5-1981、

JIS B2201-1984、JB79-59等

焊接式：嵌接焊SW（40-50mm）

对接焊BW（65-200mm）

材料：碳钢（ZG230-450）、铸不锈钢（ZGLCr18Ni9Ti

ZG1Cr18Ni9Ti ZG0OCr17Ni12Mo2Ti )、钛等

上 阀 盖：常温型（P）：-17-+230℃

伸长Ⅰ型（E1）：-45-17℃、+230-566℃

伸长Ⅱ型：-100-45℃、焊接式：-196-100℃

备注：工作温度不准超过各种材料的允许范围

压盖形式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、石墨填料

• 阀芯参数

阀芯特性：单座柱塞型阀芯

材料：不锈钢（1Cr18Ni9、1Cr18Ni12Mo2Ti、17-4PH、

9Cr18、316L）、不锈钢堆焊司太莱合金和耐腐蚀合金等

• 执行器参数

型式：DKZ系列电动执行机构；3810L系列电子式电动执行机构；

2SB系列电子式执行机构；PSL系列电子式电动执行机构。

输入机构：DKZ系列电动执行机构：Ⅱ型0-10mA·DC（输入电阻200Ω）

Ⅲ型4-200mA·DC（输入电阻250Ω）

361L执行机构：4-200mA·DC或1-5V（输入电阻250Ω）

SL执行机构：4-20mA·DC或1-5V

PSL执行机构：4-20mA·DC

电源电压：DKZ执行机构：220V,50Hz

3810L执行机构: 220V,50/60Hz

2SB执行机构：单向控制220V，50Hz

PSL执行机构：单向控制220V，50Hz

*三相控制380V，50Hz

手动机构：DKZ执行机构：手轮：316L执行机构；离合式

2SB执行机构：手轮；PSL执行机构；手轮

作用形式：电关式或电开式

• 型号

上海川沪阀门生产的电动高温调节阀型号有：ZRSP-GW-16C、ZRSP-GW-16P、ZRSM-GW-16C、ZRSM-GW-16P、ZDSP-GW-16C、ZDSP-GW-16P、ZDSM-GW-16C、ZDSM-GW-16P等。
