ZRSM电动套筒调节阀

ZRSM电动套筒调节阀,是采用套筒导向,压力平衡式阀芯,适用于压差较大的场合。利用平衡密封环代替上阀座,使传统的套筒双座阀结构变为套筒单座结构,这一改进大大提高了套筒阀的泄漏等级。阀芯利用压力平衡式结构,启闭力小通过较小的执行机构推力就能控制高压差的工况。广泛应用于要求动态稳定性好的中低温、中低压管线的流体控制。
密封性能好、允许压差大。套筒导向,导向面积大,稳定性好,结构紧凑,可以快速在线更换阀内件,维修效率高,节约人力和时间。平衡式阀芯结构确保所需的执行机构推力最小。

阀内件特点:套筒导向型、平衡内件结构
带平衡密封环结构
阀体类型:直通式、角式
阀盖形式:标准型、散热型、低温型、波纹管
流量特性:等百分比、线性、快开
泄漏等级:ANSI/FCI70-2-2013V(标准型金属阀座)
ANSI/FCI70-2-2013 VI(切断型软阀座)
管道连接方式:法兰式、对焊式
适用温度范围:-30℃-260℃
执行机构类型:3810系列电动执行机构、PSL系列电动执行器

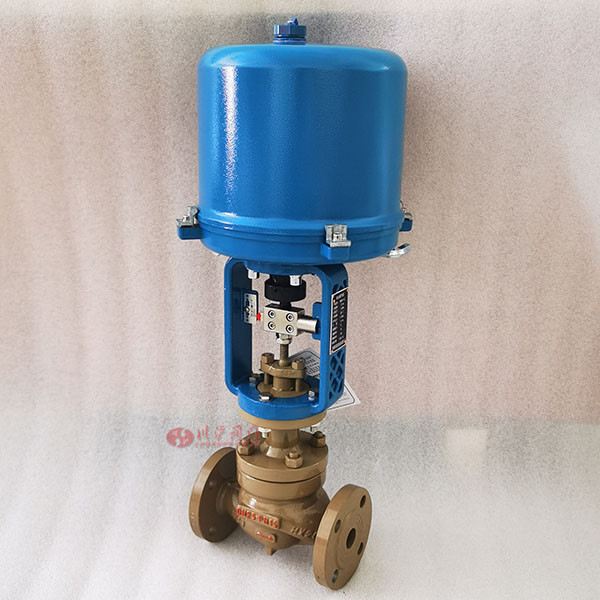

ZRSM电动套筒调节阀

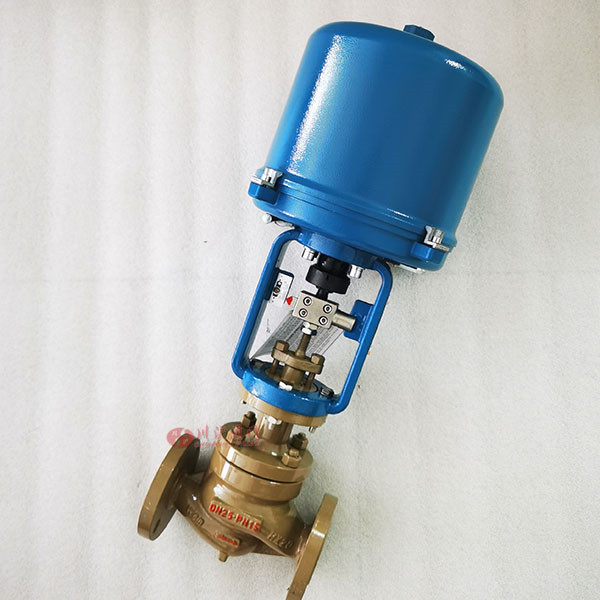

ZRSM电动套筒调节阀

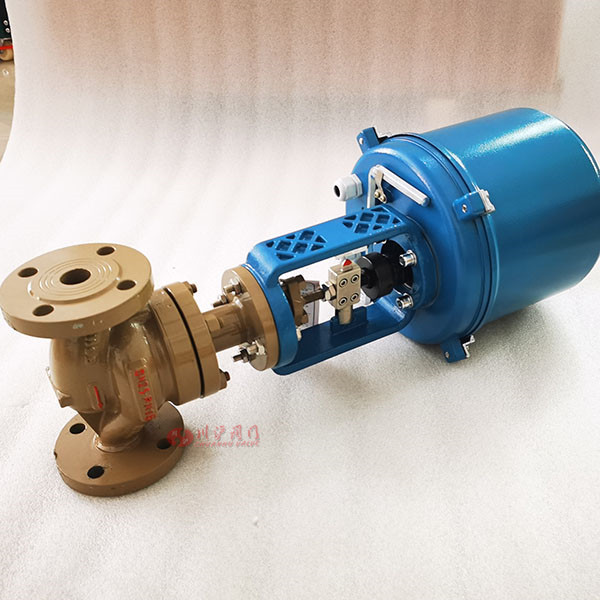

ZRSM电动套筒调节阀

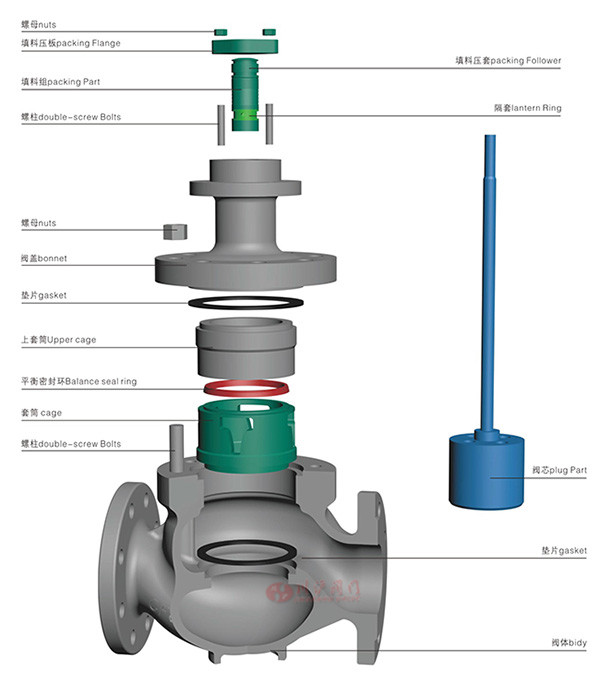

套筒调节阀阀体内部分解图

调节阀的流量特性是在阀两端压差不变的情况下,不可压缩流体通过调节阀的流量与开度之间的关系,这种流量特性叫做固有流量特性。典型的固有流量特性有线性特性和等百分特性。实际上,调节阀控制工艺介质时,开度的变化阀上压差也是相应变化的。
在这种情况下,调节阀的开度与流量之间的特性曲线就会偏离固有流量特性曲线,我们把这种流量特性叫做实际的流量特性。

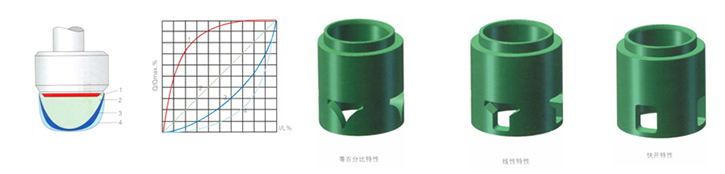

套筒调节阀流量特性

线性流量特性:指调节阀的流量与开度成直线比例关系。通常用于压差变化小,几乎恒定;或阀门上的压力降成为系统的主要压力降时,一般使用线性流量特性。

等百分比流量特性:指行程变化所引起的流量变化率与此点原来的流量成正比关系。通常用于要求较大的可调范圃或整个系统的压力损失大大高于阀门的力损失,或开度变化、阀上压差变化相对较大。

快开:主用应用于开关控制系统,要求开度较小时就有较大的流量,随开度的增加,流量很快就达到最大;此后再增加开度,流量的变化很小。
