三段式气动球阀

• 产品概述

三段式气动球阀是由三段式气缸和法兰球阀组成，多用于介质装车中控制。介质在装车时，一组电磁阀得电，阀门全开此时是大流量进行灌装，快装满时，一组电磁阀断电，另外一组电磁阀得电，控制阀门在一个特点的小开度情况下，进行缓慢装车。从而达到对装车应用中好的控制。

• 选型说明

阀体材质：WCB、304不锈钢系列、316不锈钢系列
公称通径：DN15-300mm
压力范围：国标(PN1.6、4.0、6.4、10.0、16.0、20.0Mpa)、美标(Class150、300、600)、日标(JIS 10K、20K)
执行机构：三段式AT型(双作用、单作用)
附件选择：电磁阀，空气过滤减压阀，手轮机构，限位开关，阀位传送器，阀门定位器，保位阀，其它。

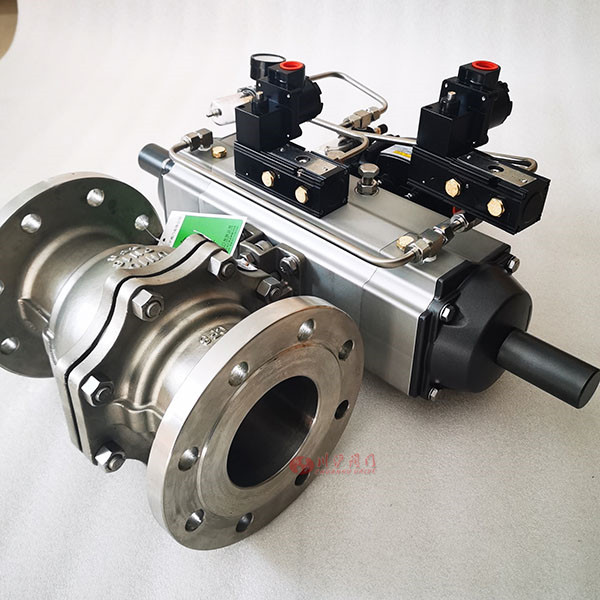

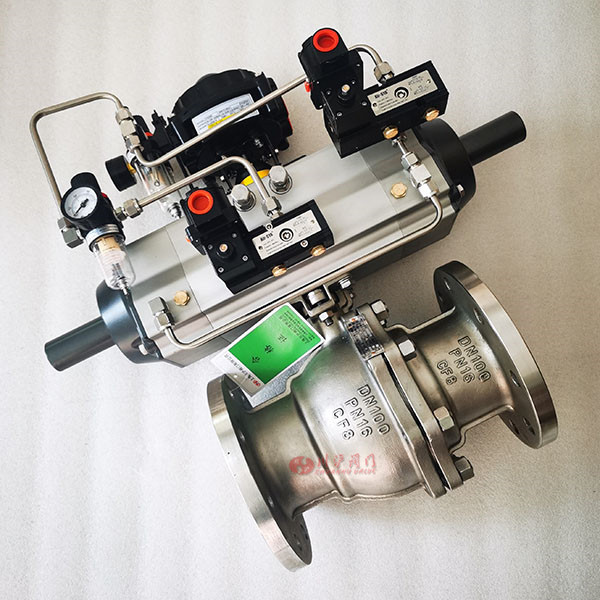

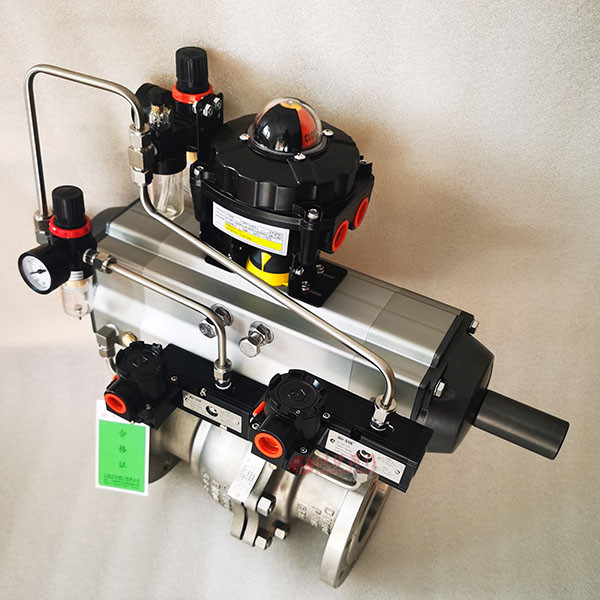

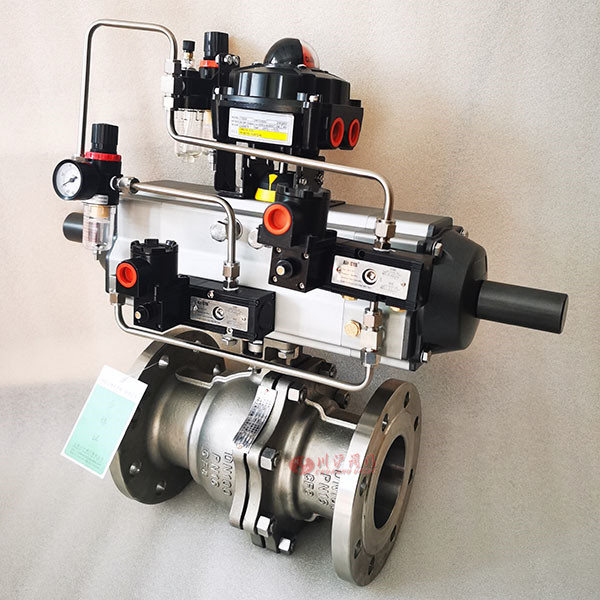

• 产品图片

• 三段式气缸参数

三段式气缸有二种型号0-45-90和0-90-180，在气口进气后活塞想两端运动倍两端设计有辅助活塞产生机械限制来实现中间位置的，可直接利用外面两端调节螺栓很容易调节中间位置角度，如20°、30°、50°、75°和95°、120°、130°、150°、175°等。
