电动三通调节阀

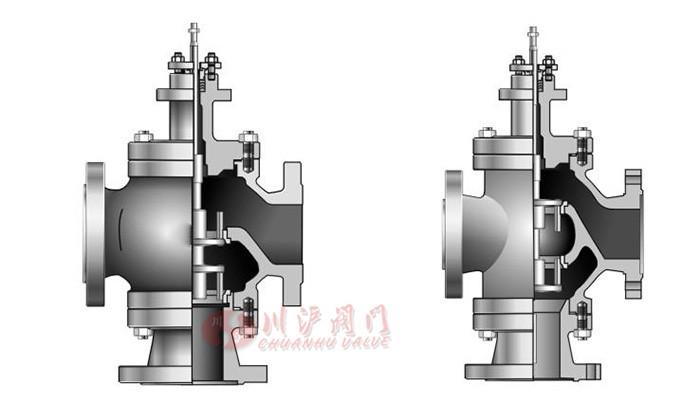

ZRSF、ZRSH型电子式电动三通调节阀由381L系列电子式执行机构与三通调节阀组成。电子式执行机构内含伺服系统,无需另配伺服放大器,即控制运转、连线简单。三通调节阀有合流和分流两种形式,常用于热交换器的调节及简单的配比调节。

该阀有合(分)流普通型、合(分)流高温型等多种形式。产品公称压力等级有PN1.6、4.0、6.4;阀体公称范围DN25-400泄漏等级有Ⅱ,Ⅳ级;流量特性为直线和等百分比。有多种品种规格可供选择。

电动三通调节阀

型式:三通铸造球形阀
公称通径:25、32、40、50、65、80、100、150、200、250、300mm
公称压力:PN16、4.0、6.4MPa
法兰标准:JB/T79-2015
材料:铸钢(ZG230-450)铸不锈钢(zG1Cr18Ni9Ti、zG1cr18Ni12Mo2Ti)等
上阀盖:普通型上阀盖:-40~+230℃、伸长型上阀盖:+230~+450℃
压盖型式:螺栓压紧式
填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

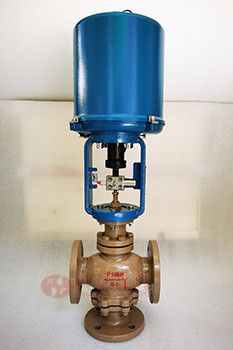

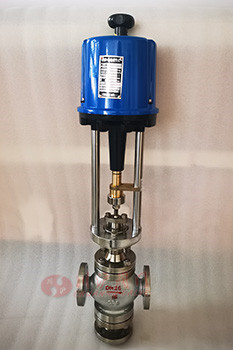

电动三通调节阀配PSL型电动执行器实物图 电动三通调节阀配PSL型电动执行器实物图

公称通径
DN(mm)
合流 25 32 40 50 65 80 100 125 150 200 250 300
分流 80 100 125 150 200 250 300
阀座直径(mm) 26 32 40 50 65 80 100 125 150 200 250 300
额定流量
系数Kv
合流 8.5 13 21 34 53 85 135 210 340 535 800 1360
分流 85 135 210 340 535 800 1360
行程(mm) 16 25 40 60 100

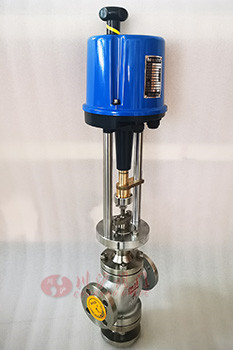

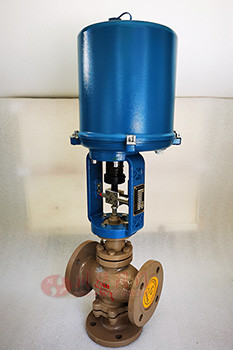

电动三通调节阀配381型电动执行器实物图 电动三通调节阀配381型电动执行器实物图
