自力式调节阀型号编制方法

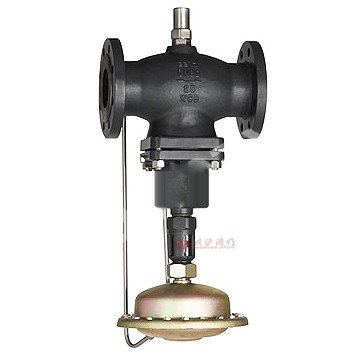

自力式调节阀根据用途不同分为自力式流量调节阀、自力式温度调节阀、自力式压力调节阀，分别实现对流量、温度和压力的动态控制。

①自力式流量调节阀，根据CJ 179-2003《自力式流量控制阀》规定，自力式流量控制阀的型号编制由5部分组成，如下表

• 自力式流量控制阀型号编制方法

示例：
ZL-4M1.6T-自力式流量调节阀，法兰连接，膜片压感元件，公称压力1.6MPa,阀体铜材质。

②自力式温度调节阀。JB/T 11048-2010《自力式温度调节阀》对自力式温度控制阀产品进行分类。按阀内件结构形式分单座型、单座波纹管平衡型、双座型和套筒平衡型。按阀体形式分为直通型、三通型。按阀内件的密封形式分软密封和硬密封。按温控作用方式分温闭和温开。按温控器原理分热蒸发和热膨胀。按温控器温包形式分有套管直管温包、无套管直管温包和无套管螺旋温包型。按温控器超温保护结构形式分无超温保护、弹簧和气囊等。但该标准对型号没有规定，因此，根据CJ153-2001《自含式温度控制阀》规定，自力式温度控制阀的型号编制由4部分组成，见表1-9.因自带温包检测元件，自力式温度调节阀也称为自含式温度控制阀或温控阀。

• 自力式温度控制阀型号编制方法

示例：
ZHWF1.6-DN40-1-DN40自力式温度调节阀，公称压力1.6MPa,标准管螺纹连接。
ZHWF1.0-DN80-4-DN80自力式温度调节阀，公称压力1.0MPa,法兰连接。

③自力式压力调节阀。JB/T 11049-2010《自力式压力调节阀》对自力式压力控制阀产品进行分类。按阀内件结构形式分单座型、单座波纹管平衡型、双座型和套筒平衡型。按密封形式分软密封和硬密封。按取压形式分内取压和外取压。按执行机构形式分弹簧－薄膜组合、弹簧－活塞组合、弹簧－波纹管组合和重锤杠杆型。按调压阀作用形式分阀后稳压直接作用（压闭）、阀前稳压直接作用（压开）、差压升高阀闭（压闭）、差压升高阀开（压开）、带节流件的差压控制型（流量型）、阀前稳压指挥器操作（压开）和阀后稳压指挥器操作（压闭）等型。按压力设定范围分超微压（≤1kPa)、微压（1kPa<p≤30kPa)、低压（30kPa<p≤600kPa)、中压（600kPa<p≤1600kPa)和高压（p>1600kPa)型。按工作温度分常温（－10℃<T≤80℃)和中温（T≤350℃)型。该标准未提供型号规定。

上海川沪阀门专业生产自力式压力调节阀、自力式温度调节阀、自力式流量调节阀，有需要，请联系我司。
