想对管夹阀有更多的了解不妨看看本篇吧

管夹阀分支撑套筒和无支撑套筒两类。无支撑套筒类有上海川沪VF系列管夹阀，支撑套筒系列有上海川沪手动管夹阀GJ41X、气动管夹阀GJ641X、电动管夹阀GJ941X系列。套筒可以根据现场介质和客户要求选择合适的材质，套筒具备耐磨型、耐温型、耐腐蚀型等特性。

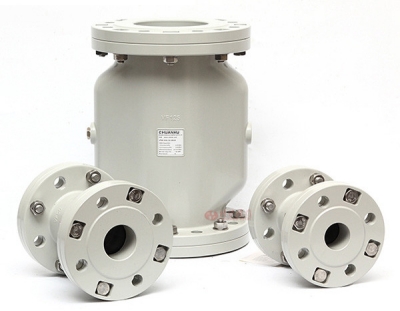

VF系列管夹阀

上图是无支撑套筒的管夹阀，这是常用的管夹阀。一个弹性套筒安装在一个对开金属阀体内，使流体只与套筒接触.金属阀体是铸铁或铝材料的压力容器，操作的气压应比流体压力大。套筒的通径与管道通径一致管夹阀全开时，阀两端没有压降.套筒与阀体之间用压缩空气、液体或工艺流体加压。当压力挤压套筒时，套筒管道对流体产生限制，形成压降，调节流体流量、压力消失时，在套筒弹性力作用下恢复原形、这类管夹阀适用于DN25~DN1200mm，可含固体颗粒的流体。

手动管夹阀GJ41X、气动管夹阀GJ641X、电动管夹阀GJ941X系列

支撑套筒的管夹阀由一个等高的带插槽的管道支撑，它被密封在压力箱内。支撑管被一个成型的封堵分为进口和出口，封堵用于防止流体直接进人管道。进入阀门的流体被迫通过插槽径向流出管道。以该方法升起弹性套筒离开它环绕的阀座，流体必须径向流动返回管道，排出阀门。流体压力提升套筒，使其脱离支撑管阀座。流体的力由控制流体的压力和弹性套筒产生的弹性力抵消。这类管夹阀适用于额定工作压力一10MPa，DN≤300mm 的清洁流体。

套筒应选用热塑性，并具有良好耐磨性和化学相容性的弹性材料，例如，氯化丁基橡胶、乙丙橡胶、氯丁橡胶、聚氨酯和氟橡胶等。

管夹阀的特点如下。

① 可调比较小，根据套筒的结构，一般为8～26。
② 没有阀杆和填料等，密封性好，可达气泡密封的要求。
③ 可处理夹带固体的流体。
④ 对开式管夹阀，由于套筒的故障会造成被控流体外泄等严重事故。
⑤ 受弹性材料的限制，耐温和耐压性差，一般连续应用的温度不应超过 200℃。
