Q41F浮动球阀安装、维修与使用指南

发布时间:2022-07-22

(1)注意事项

为了安全,在阀门从管线上拆下或分解之前必须注意下述事项:
①在拆卸阀门时,手不能接触阀门内腔。遥控操作的阀门随时都会关闭而伤害操作人员。
②应了解管道内的介质,如果有疑问,可向有关人员核实。
③接触介质时应按照常规要求穿上防护衣或佩戴相应装备。
④阀门和管道泄压时,在阀门从管道上取下来之前打开阀门,把可能留在阀门内的压力排空,使阀门处于开启位置。取下阀门后和分解之前,将阀门垂直放置,反复地开闭阀门,把残余介质排出。
⑤密封座和阀体额定值——安全和正确地使用该类阀门主要取决于密封座和阀体的额定值。应了解铭牌上的额定值。该类阀门有许多密封座材料供选择,有些密封座材料的额定值小于阀体额定值。阀体和密封座的整体额定值还有赖于阀门的类型、规格、密封座材料、螺栓材料和稳定,使用阀门的工况条件不能超过这些额定值。

(2)安装

①阀门处于开启位置。
②阀门允许流体从任一侧流入。为确保安装良好,要按照标准的管路传输实际情况安装。
③使用相应规格的法兰螺栓,拧紧法兰螺栓时应按照垫片生产商的要求。
④安装时如发现阀杆密封处有渗漏,这是因为在阀门运输中受到较大温度变化,按照“维修”部分中所述对填料进行简单调整即可恢复密封。

(3)维修

①常规维修保养要求定期检查确保阀门运行良好。日常维修保养包括定期拧紧压盖螺栓,使阀杆密封的磨损得到补偿。
②大修包括更换密封座和填料等。可购买维修包,并参考下面“拆卸”和“装配”方法进行更换。
③维修备件包 标准的维修备件包,包括密封座、阀杆密封以及PTFE密封垫。

(4)拆卸

①将球阀右阀体法兰朝下固定在工作台上,转动阀杆使球阀处于关闭状态。
②旋下连接法兰螺母,取下左阀体。
③从有阀体内腔取出球体(注意球体勿碰伤)。
④从左阀体和右阀体巾取出密封座。
⑤卸下阀杆挡同和扳手。
⑥旋下压盖与两螺栓,卸下定位块和压盖。
⑦将阀杆从右阀体内腔取出。
⑧从中口内取出4只填料(上填料1只,中填料2只,下填料1只)。
⑨从右阀体取下密封垫。
⑩从阀杆上卸下止推垫片,从压盖里取下上衬套。
检查所有零件是否损坏、碰伤和腐蚀。调换密封垫及损坏、磨损或腐蚀零件,修光碰伤零件。

(5)装配(图1)

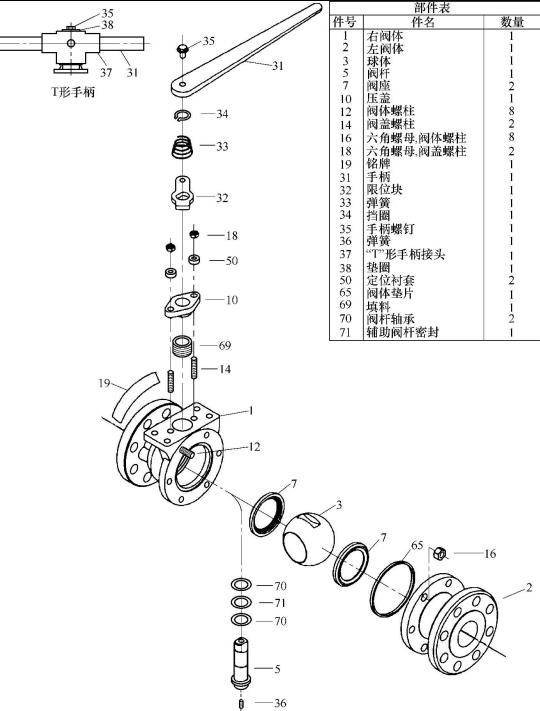

Q41F浮动球阀装配

图1:Q41F浮动球阀装配

①所有金属零件均用无油清洗剂清洗干净。
②装配右阀体和左阀体上的密封座。
③将止推垫片放入阀杆上。
④将右阀体法兰朝下固定在工作台上,把阀杆从右阀体内腔装入填料孔内,然后装入一组填料(共4只)。
⑤将上衬套装入压盖内,把压盖装入中口,预紧两螺栓。
⑥转动阀杆,使阀杆端部扁身同通道一致,然后把球体上凹槽对准阀杆扁身,将球体放入右阀体内。
⑦将密封垫装入右阀体上,装上左阀体,转动阀杆使球体完全处于开启位置,然后预紧连接法兰上相对的螺母。转动阀杆启闭球阀数次,使球体处于开启位置,拧紧连接法兰全部相对螺母,然后启闭球阀数次,在启闭过程中感觉应灵活,无卡阻现象。将阀杆装上定位块,卡上轴用挡圈,并将球阀处于全开或全闭状态。

(6)带执行装置的球阀维修使用

①阀门部分参照阀门产品使用说明书。
②执行机构(电动、气动和蜗轮驱动等)参照执行机构使用说明书。

(7)阀门常见故障及排除方法

①右阀体与左阀体处渗漏。修整密封面,清除污物,更换密封垫,均匀、交叉拧紧螺母。
②填料渗漏。拧紧压盖螺栓或更换填料(上填料1只,中填料2只,下填料1只)。在安装时注意不要切边,均匀地拧紧压盖螺栓。
③阀杆不灵活。调松压盖螺栓,均匀地调松左右体连接螺母或加厚密封垫减少预紧力,注意不要渗漏。
④密封渗漏。均匀、交叉拧紧左右体连接螺母,增大预紧力,或调换密封座、密封垫并清洗密封凹槽。
⑤拧不动球阀时,不要在扳手上套辅助杠杆或其他工具硬扳,这样会把阀杆损坏。如操作过于费劲须分析原因,有的阀门的关闭件受热膨胀造成开启困难,此时可将压盖螺栓拧松,待清除阀杆应力后再开启,填料太紧时,可适当放松填料。
⑥球阀只能全开或全闭用,一般不允许作调节和节流用。带扳手的球阀,扳手与通道平行时为全开,转90°时为全闭。
⑦密封渗漏。均匀、交叉拧紧左右体连接螺母,增大预紧力,或调换密封座、密封垫并清洗密封凹槽。

(8)气动执行机构安装使用说明

气动执行机构和球阀配套使用,是以压缩空气0.4~0.6MPa气源压力为动力,推动活塞,从而通过输出轴,输出转矩,用以控制球阀开启和关闭。执行机构顶部装有信号反馈装置,指示球阀处在开或关位置。在紧急状况下,可用扳手手动操作。
①安装前注意事项:
a.选准执行机构型号和对应配套球阀规格;
b.气源必须是经净化后的压缩空气(气源压力0.4~0.6MPa);
c.使用前必须核对使用压力、温度、负荷,是否符合要求;
d.通气孔、出气孔,不允许堵塞;
e.通入压缩空气,观察球阀动作是否正常;
f.注意球阀在开启或关闭时,球体是否处于全开或全闭状态。
②可能发生的故障、原因及消除方法见表1。
工作一年应维修一次,做清洁工作或更换密封座,这样会延长使用寿命,保证工作正常,少出事故。

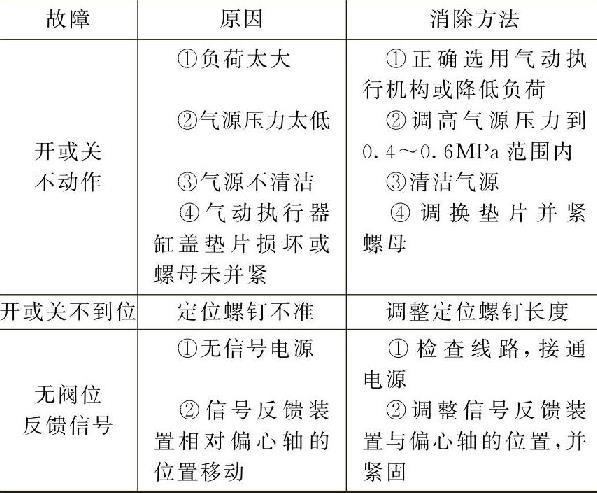

Q41F浮动球阀故障分析

表1:Q41F浮动球阀故障分析

(9)蜗轮驱动装置使用维修

①安装注意事项:
a.转动蜗轮驱动装置在开启或关闭时,球体是否处于全开或全闭状态,指示器是否处于开启或关闭位置。产品出厂时已调整好,用户一般不应再进行调整。
b.蜗轮驱动装置转动时应轻、灵活,无卡阻现象。
②蜗轮驱动装置维修:
a.蜗轮驱动装置转动时不灵活。打开盖板检查蜗轮、蜗杆是否磨损及损坏,如有损坏及时调换蜗轮和蜗杆,经清洗干净后,蜗轮和蜗杆涂润滑脂,然后进行装配。
b.在开启或关闭时与指示器开关位置不相符,调整指示器及蜗轮调节螺钉,使启闭与指示器启闭相符。
