卫生级球阀选型指南

发布时间：2023-2-24

1.概述

卫生级球阀阀门内壁抛光、畅通无阻、清洁卫生、无死角易清洗、有启闭扭矩小、响应迅速的优点。阀门的加工精度高，使得球阀有超长的寿命、快速拆装、不易变形、耐腐蚀、零泄漏，光滑、无缝及自排空等特点，使其满足食品、制药等领域的特殊需求。广泛应用于食品机械、农业机械、医疗器械、化学工程、生物制药、酿酒设备、真空设备和航天航空等领域。

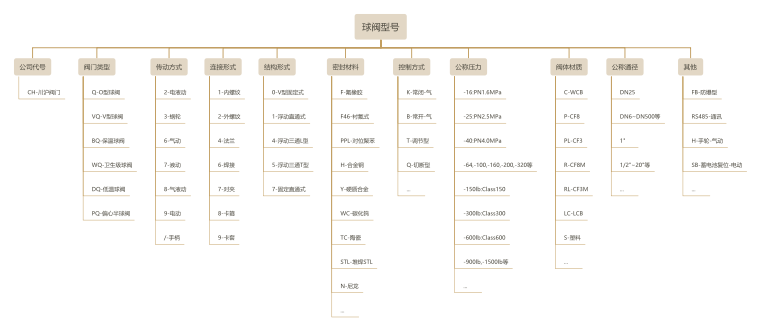

2.型号说明

卫生级球阀型号说明

3.技术参数

公称通径	DN15-100mm(φ19-φ102)
公称压力	PN0.6-1.6MPa等
阀体材质	不锈钢(CF8、CF8M、CF3、CF3M等)系列；
密封材质	聚四氟乙烯（F）、对位聚苯（PPL）等
适用温度	T1:-29-150℃;T2：-29-250℃; 其他温度可定制
连接方式	快装卡箍式、焊接式、螺纹式、法兰式
气动执行器	AT系列、进口执行器系列
作用方式	双作用、单作用常闭FC、单作用常开FO
电动执行器	CH系列、CHV系列、进口执行器系列
控制方式	开关型、调节型、智能型、总线型

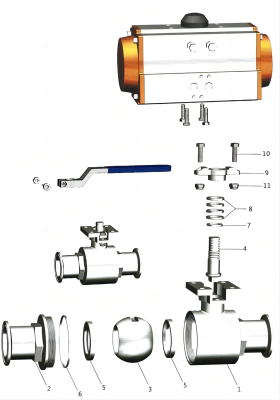

4.阀门结构图

卫生级球阀结构图

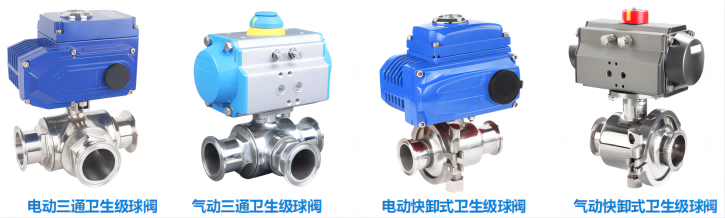

5.其他形式卫生级球阀

其他形式卫生级球阀

6.订货参数

订货时请提供以下参数：

工作介质、工作温度；
阀前压力、阀后压力；
连接方式；
操作方式、故障位置；
管道口径/公称通径；
公称压力；
执行器（气动、电动、液动等）。

7.气动附件选型

附件选配
电磁阀	来控制气路进气到气动执行器
限位开关(回讯器)	反馈阀门全开、全闭状态信号
过滤减压阀	对气源进行稳压、过滤
手操机构(手轮)	可实现手动开、关、调节阀门
保位阀	气源供给压力低于设定压力时，及时检测压力，能够自动切断通道的装置
定位器	输入模拟量信号（4-20mA）默认不带反馈。可选带反馈，可选定位器品牌，可选智能型阀门定位器
备注	以上附件不是标准配件，如需配置请订货时候注明。定位器、行程开关和电磁阀有分防爆和非防爆，如需防爆要注明防爆等级

8.电动附件选型

执行器选型
驱动电压	AC220V、DC24V、AC24V、AC380V、AC110V等，其他电压可定制
控制方式	开关型(无源触点反馈)、调节型(4-20mA或1-5VDC)等，其他控制方式可定制
防爆等级	普通型不防爆、防爆型（ExdII BT4、ExdII CT5、ExdII CT6等）
手动操作	手柄、手轮
选配	智能型带现场操作；带遥控器；带RS485通讯；带断电复位；
备注	有其他电压和控制方式或者温度要求可以定做
