ZJSP气动薄膜单座式调节阀选型指南

发布时间：2023-3-31

1.概述

ZJSP气动薄膜单座式调节阀是由气动执行器和单座调节阀组成，阀门采用顶部导向不平衡式结构，高强度、重载荷、S 型流道、压降损失小、流量系数大、可调范围广、流量特性精度高。该类型调节阀适用于工况压差较小的场合，关闭严密，适用于对介质流量或者压力的调节。阀笼采用压紧阀座设计，解决了传统的螺纹拧入式阀座拆卸困难，泄漏量大等问题，延长了使用寿命。

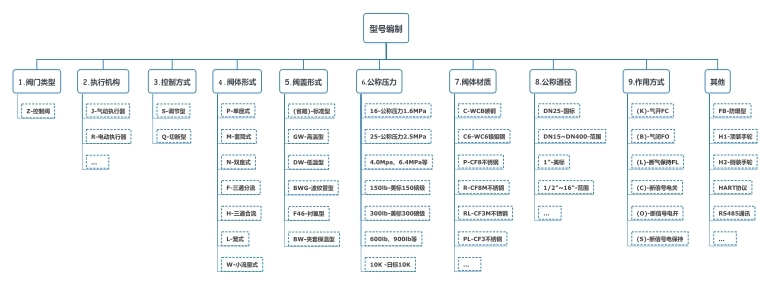

2.型号说明

3.订货参数

订货时请提供以下参数：
工作介质、工作温度、介质密度；
阀前压力、阀后压力；
最大、正常、最小流量；
连接方式；
操作方式、故障位置；
管道口径/公称通径；
公称压力；
附件（定位器、电磁阀、过滤减压阀、限位开关、保位阀等）。

4.阀门图片

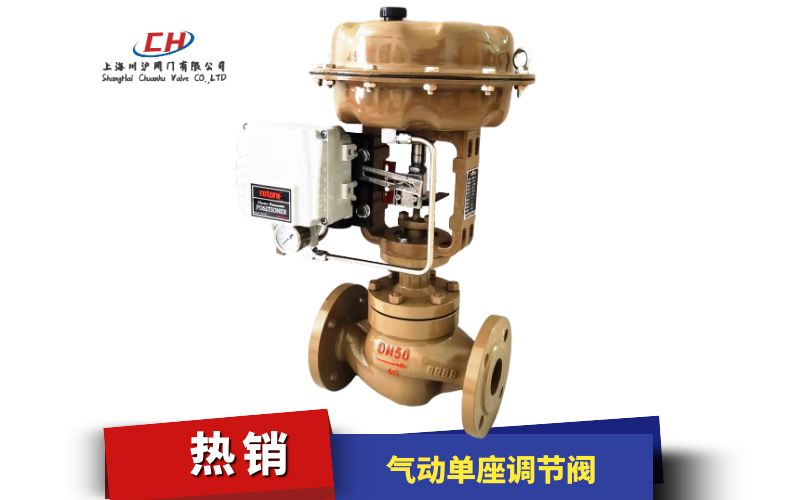

ZJSP气动薄膜单座式调节阀

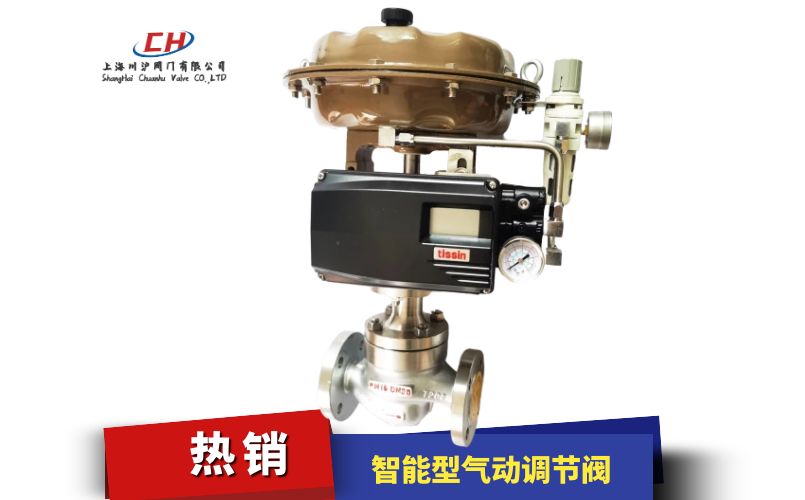

ZJSP气动薄膜单座式调节阀

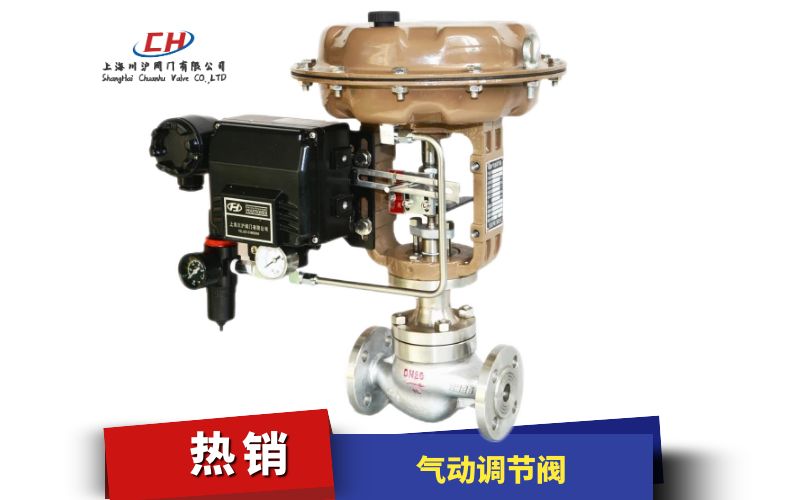

ZJSP气动薄膜单座式调节阀

5.阀盖形式

1.可以根据流量大小来定制阀芯大小。
2.密封默认金属密封，可选软密封。
3.根据介质和工况，上阀盖形式可选标准型、高温型、波纹管型、低温型等。

• 标准型：阀盖为常温上阀盖，阀盖材质与阀体材质完全一样。起到封闭阀体和连接执行机构的作用。工作温度：-30℃~+250℃。
• 高温型：阀盖专为高温工况设计，通过散热片增大阀盖与周围空气的接触面积，起到散热作用。能有效的保护填料，以及执行机构。工作温度：+230℃~+530℃。
• 低温型：阀盖适用于低温状态下的介质（如液氮)。该类型上阀盖能有效保护填料和执行机构，标准材料是304或者316.也可根据工况采用不同膨胀系数的材料。工作温度：-196℃~-45℃。
• 波纹管型：阀盖内装有不锈钢波纹管组件，将介质与外界隔绝，并能保证阀杆作上下移动。此外在上阀盖里面仍有标准填料函，确保不会因介质外漏而造成浪费或引起环境污染。工作温度：-60℃~+530℃。

6.流量特性

调节阀的流量特性是在阀两端压差不变的情况下，不可压缩流体通过调节阀的流量与开度之间的关系，这种流量特性叫做固有流量特性。
典型的固有流量特性有线性特性和等百分特性。实际上，调节阀控制工艺介质时，开度的变化阀上压差也是相应变化的。
在这种情况下，调节阀的开度与流量之间的特性曲线就会偏离固有流量特性曲线，我们把这种流量特性叫做实际的流量特性。

• 线性流量特性：指调节阀的流量与开度成直线比例关系。通常用于压差变化小，几乎恒定；或阀门上的压力降成为系统的主要压力降时，一般使用线性流量特性。
• 等百分比流量特性：指行程变化所引起的流量变化率与此点原来的流量成正比关系。通常用于要求较大的可调范围；或整个系统的压力损失大大高于阀门的力损失：或开度变化、阀上压差变化相对较大。
• 快开：主用应用于开关控制系统，要求开度较小时就有较大的流量，随开度的增加，流量很快就达到最大；此后再增加开度，流量的变化很小。
