直通双座调节阀知识全知道

发布时间：2025-2-6

直通双座调节阀有两个阀芯和两个阀座，流体从图示左侧流入，经两个阀芯和阀座后，汇合到右侧流出。由于上阀芯所受向上推力和下阀芯所受向下推力基本平 衡，因此整个阀芯所受不平衡力小。直通双座调节阀的特点如下：

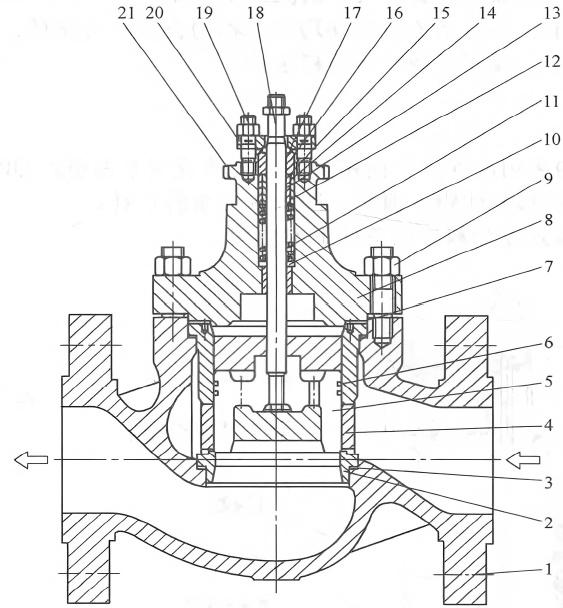

图1 平衡阀芯套筒结构调节阀
1—阀体2—阀座3—阀座垫片4—套筒5—阀芯6—金属密封环 7—上阀盖垫片8—上阀盖9、19—螺栓、螺母10—填料挡环11—弹簧
12—填料下衬垫13—填料14—填料上衬垫15—0形圈
16—填料压盖17—防尘圈 18—阀杆
20—填料压板21—圆螺母

图2 双阀座调节阀

1) 所受不平衡力下，允许的压降大，例如DN100的双座调节阀允许压差280kPa。

2) 流通能力强。与相同公称尺寸的其他调节阀比较，双阀座阀可流过更多流体，相同公 称尺寸的双座阀流通能力比单座阀流通能力大20%~50%。例如，DN100 双座调节阀的流通能 力达160m3/h 。 因此，为获得相同的流通能力，双座调节阀可选用较小推力的执行机构。

3) 泄漏量大。双座调节阀的上、下阀芯不能同时保证关闭，因此双座阀的泄漏量较 大，标准的泄漏量为IEC 60534-4:2006的Ⅲ级。双座阀的阀芯和阀座采用不同材料或者用 于低温或高温场合时，由于线胀系数不同，造成的泄漏量会更大。

4) 正体阀和反体阀的改装方便。由于双阀座阀采用顶底双导向，因此只需将阀芯和阀座反过来安装就能将正体阀改为反体阀，反体阀改为正体阀，而不需要改选执行机构的正作 用或反作用类型。图3-6所示的双座阀结构只需阀体反装，并与阀杆连接即可完成。

5) 抗冲刷能力差。阀内流路复杂，在高压差应用场合，受到高压流体的冲刷较严重， 并在高压差时造成流的闪蒸和空化，加重了对阀体的冲刷。因此，双阀座阀不适用于高压差 的应用场所。由于流路复杂，它也不适用于含纤维介质和高黏度流体的控制。

由于带平衡的套筒阀能消除大部分静态不平衡力，双阀座的优点已不明显。而它的泄漏 量大的缺点更为显现。因此，在工业生产过程控制中，原来采用双座阀的场合，可用带平衡 结构的套筒阀代替。
