闸阀的分类标准

闸阀根据驱动方式分为手动闸阀、电动闸阀、气动闸阀,闸阀根据制造标准不同分为国标闸阀、美标闸阀、日标闸阀等标准,本文是对闸阀分类标准的说明

(1)GB/T308《阀门型号编制方法)标准,闸阀分成楔式闸调和平板闸阀2大类
(2)国内外闸阀常用产品标准如下。
①GB/T 222《通用阀门法兰连接铁制闸阀》。
②GB/T24924《供水系统用弹性密封闸阀》。
③GB/T12234《石油、天然气工业用螺栓连接阀盖的钢制闸阀》。
④API600《法兰端和对焊端螺栓连接阀盖钢制闸阀》。
⑤API603《法兰端和对焊端螺栓连接阀盖的耐腐蚀闸阀》。
⑥API6D《石油和天然气工业一管道输送系统 管道阀门》闸阀部分。
⑦GB/T 19672《管线阀门技术条件》中的闸阀部分。
⑧JB/T 8691《对夹式刀形闸阀》。⑨JB/T 10637《撑开式金属密封阀门》。此外,阀门通用标准- ASME B16.34 《法兰、焊接、螺纹端阀门》及GB/T 12224《钢制阀门一般要求》也经常用作通用闸阀的产品标准。

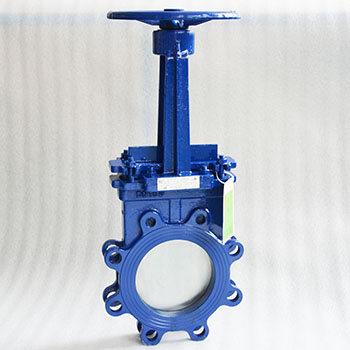

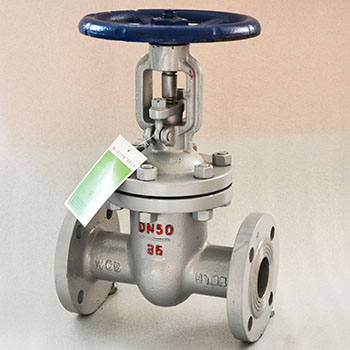

手动刀闸阀 手动闸阀
手动刀闸阀和手动闸阀

现归纳如下。
①ASME B16.34、API 600、API 603、GB 12224、GB 12234可归为同一类,是工业用钢制楔式闸阀的常用标准。其中:
a. ASME B16.34是CLASS系列基本型;
b. GB 12224是B16.34的中国版,并添加了PN系列;
C. API 600是ASME B16.34闸阀的加厚(重型)版;
d. GB 12234是API 600加厚(重型)闸阀的中国版,并添加了PN系列;
API 603仅适用于不锈钢,且壁厚按B16.34,不加厚。
②API 6D闸阀的特点是平板闸阀,带导流孔,全通径适用于管线清管通球。
GB 19672闸阀与GB 20173基本类同;平板闸阀部分与JB 5298管线用钢制平板闸阀基
本类同,是API 6D的中国版,并添加了PN系列。
③GB 12232和GB 24924都是铁制法兰端闸阀,主要用于给排水等公用工程系统。GB 12232是PN系列基本型(楔式闸板)。GB24924 与其的区别在于楔式衬胶(弹性)闸板,适用于不大于80C的热水。
④JB 10637撑开式金属密封阀门的特点在于:阀芯为两片球缺, 因此兼有1/4旋转球阀和楔式双闸板的特长,由于可采用金属密封副,因此可提高阀门的压力温度上限。但分体撑开式的阀芯会防止流体堵塞,妨碍启闭动作。
⑤JB 8691对夹式刀形闸阀的特点在于:薄形平板闸板,对夹,薄型,结构简洁,重量轻,流阻系数小,适用于粉末和固体颗粒状介质。
