截止阀3种阀体形式和结构介绍

截止阀阀体的基本形式有T形阀体,角式阀体和Y形阀体。
T形截止阀阀体T形阀体是最常用的,但是这种形式阀体的曲折流道产生的流阻是上述各形式中最高的。T形阀体具有低流动特性和较高的压降。它们可以用于快速节流,如在绕过控制阀的旁路上。T形阀体也可以用于仅要求节流不考虑压力降的场合。

T型截止阀

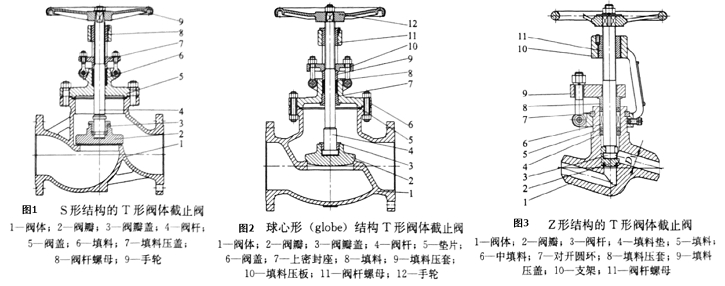

T形阀体的外形有三种结构,一种是欧洲的S形结构(图1),一种是美洲的腰鼓形结构,即球心形(globe)结构(图2),还有一种是电站上常用的Z形结构(图3)。
T形阀体属于直通流道。

角式截止阀

角式截止阀阀体

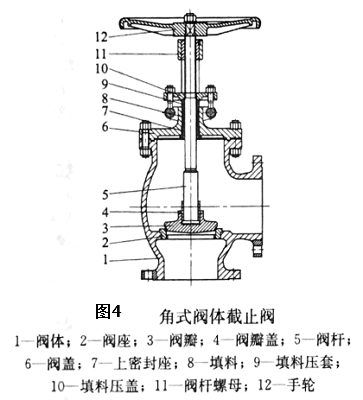

角式阀体(图4)的阀门安装在靠近管路弯头部分时,有两大优点:第一,与T形阀体相比,流阻大大减小;第二,使用角式阀体可以减少管路接头和节省一个弯头。
角式截止阀阀体用于有脉动流动的地方,这是因为它具有处理这类流动节流作用的能力。
角式阀体属于角式流道。

Y型截止阀

Y形截止阀阀体

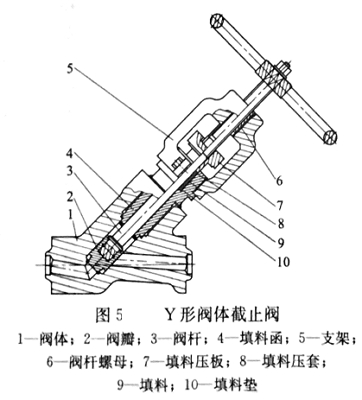

Y形阀体(图5)的设计,是为了使阀门的流阻减到最小程度。这种阀门在开关时,流阻小而且密封面也耐用。Y形阀体在截止阀的阀体类型中是流阻最小的,可以长期微启而无严重冲蚀。
Y形阀体属于直流流道。
