过滤器型号编制和过滤目数说明

过滤器定义
过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其他设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。管道中的垃圾碎屑经常会对设备造成损坏,如水垢、铁锈、复合密封剂、焊渣及其他固体颗粒等都可能进入管道系统中,为了防止含有粉尘和颗粒的流体对设备的不利影响,常在管道中使用过滤器。为防止泵免遭遗留在管道中的施工垃圾的侵害,泵的上游可以装上过滤器装置。过滤器可以过滤掉液体或气体中的固体颗粒,保护设备免于损坏,防止管路堵死。
过滤器流通载面上装有过滤网,当液体通过的时候,绝大多数杂质都会被滤网阻拦。过滤器需要定期清洗以防止堵塞。

过滤器型号

①标准所列过滤器适用于化工、石油化工、轻工等生产中的液体及气体物料,用以过滤其固体杂质,通常安装在泵、压缩机的入口或流量仪表前的管道上,以保护此类设备或仪表。
②标准包括公制和英制两个系列:公制系列分PN10、PN25、PN40三个压力等级;英制系列分Class150(PN20)、Class300(PN50)两个压力等级。公制系列中的尖顶和平顶锥形过滤器压力等级从PN6开始,即PN6、PN10、PN25。
③标准过滤器的主要结构材料选用铸铁、碳钢、低合金钢和奥氏体不锈钢四种,其工作温度范围:铸铁为一20~300℃,碳钢一20~400℃,低合金钢一40~400℃,不锈钢一196~400℃。
④标准过滤器以30目/in的不锈钢丝网作为标准网,可拦截粒径不小于614um的固体颗粒。

过滤器型号编制说明

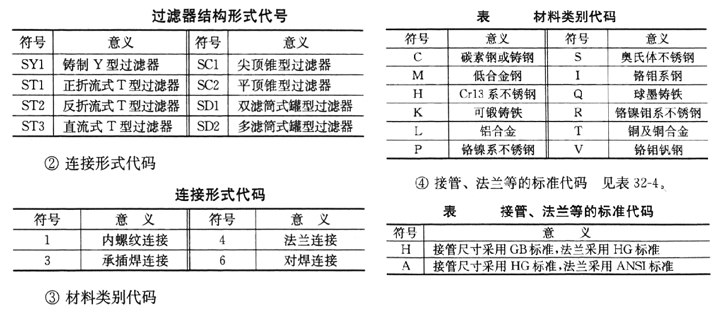

过滤器的型号由过滤器结构形式,连接形式,材料类别,接管、法兰等的标准,压力等级5部分组成,见下图。

过滤器型号代码

过滤器目数的定义
目数越大,说明物料粒度越细;目数越小,说明物料粒度越大。筛分粒度就是颗粒可以通过筛网的筛孔尺寸,1英寸(25.4mm)长度上所具有的网孔个数称之为目数。
各国标准筛的规格不尽相同,常用的泰勒制是以每英寸长的孔数为筛号,称为目。例如100目的筛子表示每英寸筛网上有100个筛孔。

过滤器目数

过滤器目数
