QB-2,QB2-10法兰双口快速排气阀

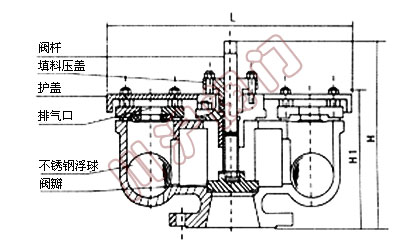

QB-2,QB2-10法兰双口快速排气阀 QB-2,QB2-10法兰双口快速排气阀结构图
QB-2,QB2-10法兰双口快速排气阀 QB-2,QB2-10法兰双口快速排气阀结构图

一、QB-2,QB2-10法兰双口快速排气阀 概述

双口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。

二、QB-2,QB2-10法兰双口快速排气阀 工作原理

当需要排出管道内的气体时,应逆时针方向旋转阀杆,使其阀杆连同阀门上升,使管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出,当需要检修或清扫体腔时,应将阀门关闭。本排气阀,顺时针旋转阀杆时为关闭。

三、QB-2,QB2-10法兰双口快速排气阀 用途及主要性能规范

本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
⑴注:D>350mm管路请选单口排气阀(QB1-10)。
⑵安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检验停水。
⑶如需方求方本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。
本排气阀适用水、热水、最高温度100℃的管道上,使管道内的气体全部排出。

四、QB-2,QB2-10法兰双口快速排气阀 双口排气阀主要外形及连接尺寸

型号 公称通径 主要尺寸(mm)
D D1 D2 L Z-φd 介质 阀体材料
QB2-10 40 145 110 85 430 4-φ18 铸铁
QB2-10 50 160 125 100 430 4-φ18 铸铁
QB2-10 75 195 160 135 470 4-φ18 铸铁
QB2-10 100 215 180 155 500 4-φ18 铸铁
QB2-10 150 280 240 210 540 8-φ20 铸铁
QB2-10 200 335 295 265 700 8-φ20 铸铁

五、QB-2,QB2-10法兰双口快速排气阀 每小时排气量表

规格 50 75 100 150 200
立方米/小时 4-173 85-352 14-597 22-904 27-1145

双口排气阀注意事项
(1)注:D>350mm管道请选单口排气阀(QBI-10)。
(2)安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检修停水。
(3)如需方要求排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。
