KPF型平衡阀

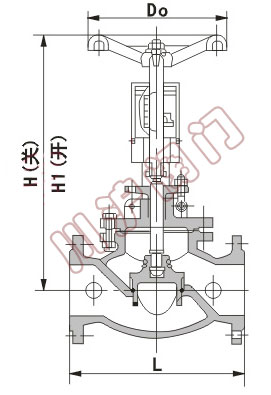

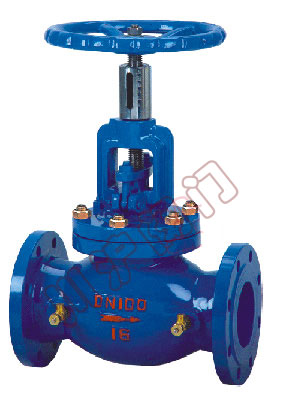

KPF型平衡阀 KPF型平衡阀结构图
KPF型平衡阀 KPF型平衡阀结构图

一、KPF型平衡阀 概述

KPF型平衡阀是一种具有特殊功能的调节型阀门,具有良好的流量特性,能够合理地分配流量,实现流量定量,可以有效地解决供热(空调)系统中存在的室温冷热不均问题。由于该阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,所以只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内,从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。KPF平衡阀既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。

二、KPF型平衡阀 主要技术参数

公称压力:1.6MPa
公称通径:15~600mm
适用介质:水、油等非腐蚀性液体
适用温度:0~100℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 API598

三、KPF型平衡阀 主要零部件材料

零件名称 阀体、阀盖、 阀瓣、填料压套 阀杆 密封圈 阀杆螺母 垫圈 填料
材料 灰铸铁 不锈钢 铸铜 橡胶石棉板 膨胀石墨

四、KPF型平衡阀 主要技术参数

公称压力 (MPa) 试验压力(MPa) 工作压力(MPa) 适用温度 适用介质
壳体 密封 P20 P12
1.6 2.4 1.76 1.5 1.6 ≤100℃ 水、油品等非 腐蚀性液体

五、KPF型平衡阀 主要连接尺寸

公称通径 (mm) 尺寸(mm)
L H H1 D0
15 130 150 160 80
20 150 160 170 80
25 160 182 197 80
32 180 192 207 90
40 200 250 270 100
50 230 264 284 120
65 290 380 410 200
80 310 413 448 200
100 350 446 506 240
125 400 540 595 240
150 480 623 688 360
200 495 687 762 400
250 622 782 867 500
300 698 914 1009 500
350 787 968 1073 680
400 914 1037 1152 680
500 978 1440 1440 -
600 1295 1790 1790 -
