ZL47F自力式流量平衡阀(带锁)

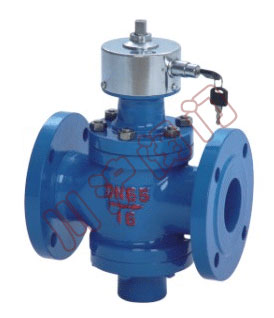

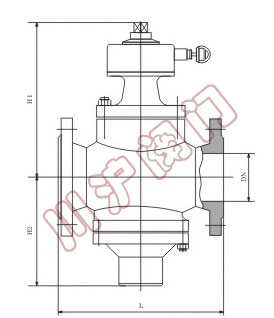

ZL47F自力式流量平衡阀(带锁) ZL47F自力式流量平衡阀(带锁)结构图
ZL47F自力式流量平衡阀(带锁) ZL47F自力式流量平衡阀(带锁)结构图

一、ZL47F自力式流量平衡阀(带锁) 概述

ZL47F自力式平衡阀,是一种利用介质本身的压力变化来进行自我调控,从而保持流经被控系统流量平衡的阀门,具有流量指示,可在线调节,适用于供热及空调系统等非腐蚀性介质的流量控制,运行前一次测试调节,可使系统流量自动互定在预先设置的设定直。该阀门流量调节准确,操作简单,运做平稳,性能可靠,使用寿命长。

二、ZL47F自力式流量平衡阀(带锁) 主要技术参数

公称压力(MPa) 壳体试验压力(MPa) 适用温度 适用介质
1.6 2.4 ≤100℃ 水、油等非腐蚀性液体

三、ZL47F自力式流量平衡阀(带锁) 主要连接尺寸

公称通径 (mm) 尺寸(mm)
L H1 H2
15 110 122 70
20 110 122 70
25 115 137 74
32 160 182 91
40 200 191 147
50 215 197 147
65 230 205 154
80 275 259 181
100 290 268 211
125 315 334 227
150 350 357 260
200 430 407 303
250 520 452 367
300 635 486 430
350 670 555 495
