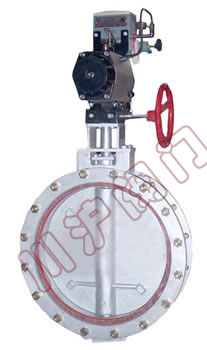

D641W气动通风蝶阀

D641W气动通风蝶阀 D641W气动通风蝶阀,结构图
气动通风蝶阀 气动通风蝶阀 结构图

一、气动通风蝶阀/烟气蝶阀 用途及特点

本蝶阀采用与阀体相同材料加工成密封圈,采用电或气动传动。其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

二、气动通风蝶阀/烟气蝶阀 采用标准

设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

三、气动通风蝶阀/烟气蝶阀 执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

四、气动通风蝶阀/烟气蝶阀 附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

五、气动通风蝶阀/烟气蝶阀 主要技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验

≤1.5%泄漏量

适用介质 煤气、含尘气体、烟道气等。
适用温度 气传动、电传动。

六、气动通风蝶阀/烟气蝶阀 主要零件的材质

零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨

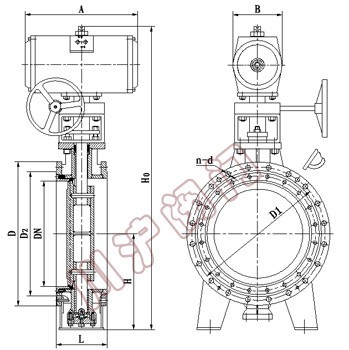

七、气动通风蝶阀/烟气蝶阀 外形尺寸

公称通径 结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 n-d D D1 n-d
50 2 108 70 337 180 65 140 110 4-14 140 110 4-14 16
65 21/2 112 80 357 180 65 160 130 4-14 160 130 4-14 17
80 3 114 95 385 180 65 190 150 4-18 190 150 4-18 19
100 4 127 105 405 180 65 210 170 4-18 210 170 4-18 22
125 5 140 120 483 245 72 240 200 8-18 240 200 8-18 27
150 6 140 132 508 245 72 265 225 8-18 265 225 8-18 31
200 8 152 160 566 245 72 320 280 8-18 320 280 8-18 47
250 10 165 187 623 245 72 375 335 12-18 375 335 12-18 68
300 12 178 220 750 355 93 440 395 12-22 440 395 12-22 79
350 14 190 245 803 355 93 490 445 12-22 490 445 12-22 130
400 16 216 270 852 355 93 540 495 16-22 540 495 16-22 141
450 18 222 297 907 355 93 595 550 16-22 595 550 16-22 190
500 20 229 322 960 355 93 645 600 20-22 645 600 20-22 225
600 24 267 377 1080 550 350 755 705 20-26 755 705 20-26 245
700 28 292 430 1185 550 350 860 810 24-26 860 810 24-26 320
800 32 318 487 1300 550 350 975 920 24-30 975 920 24-30 405
900 36 330 537 1400 550 350 1075 1020 24-30 1075 1020 24-30 500
1000 40 410 587 1500 550 350 1175 1120 28-30 1175 1120 28-30 700
1200 48 470 702 1825 600 350 1375 1320 32-30 1405 1340 32-33 750
