D671F气动软密封蝶阀

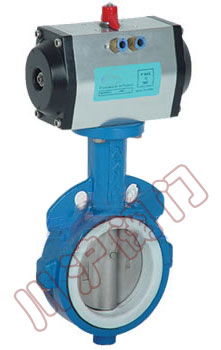

D671F气动软密封蝶阀 D671F气动软密封蝶阀,结构图
D671F气动软密封蝶阀 D671F气动软密封蝶阀 结构图

一、D671F气动软密封蝶阀 用途及特点

该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

二、D671F气动软密封蝶阀 采用标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

三、D671F气动软密封蝶阀 执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

四、D671F气动软密封蝶阀 附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

五、D671F气动软密封蝶阀 主要技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

六、D671F气动软密封蝶阀  主要零件材质

零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

七、D671F气动软密封蝶阀  蝶阀密封材料选用和适用温度

材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
适用工作温度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

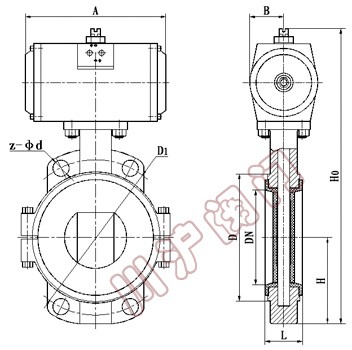

八、D671F气动软密封蝶阀  外形尺寸

公称通径
(DN)
L D1 D z-φd H H0 A B
50 43 125 165 4-18 63 315 180 65
65 46 145 185 4-18 70 330 180 65
80 46 160 200 8-18 83 390 245 72
100 52 180 220 8-18 105 431 245 72
125 56 210 250 8-18 115 455 245 72
150 56 240 285 8-22 137 626 355 93
200 60 295 340 8-22 164 720 350 93
250 68 350 395 12-22 206 800 550 350
300 78 400 445 12-22 230 860 600 350
350 78 460 505 16-22 248 883 600 350
400 102 515 565 16-26 289 972 600 350
450 114 565 615 20-26 320 1043 750 380
500 127 620 670 20-26 343 1098 750 380
600 154 725 780 20-30 413 1236 750 380
700 165 840 895 24-30 478 1431 750 380
800 190 950 1015 24-33 525 1488 750 380
