D673H气动多层次金属硬密封蝶阀
|
|

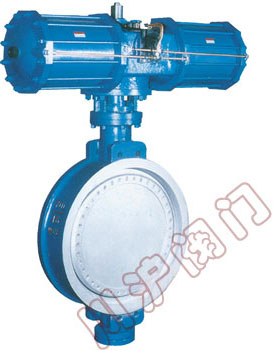

气动多层次金属硬密封蝶阀 |

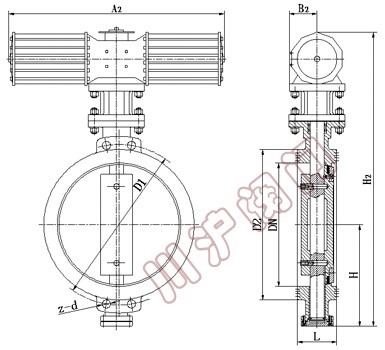

气动多层次金属硬密封蝶阀 结构图 |
一、气动多层次金属硬密封蝶阀 概述
气动多层次金属硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、气动多层次金属硬密封蝶阀 特点
由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、气动多层次金属硬密封蝶阀 采用标准
设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
四、气动多层次金属硬密封蝶阀 执行机构
采用新型系列AW型气动执行器:
基本设计:气动双气缸双活塞拔叉式传动机构;型号AWxx=双作用式;型号AWxxS=单作用式(弹簧复位)。
回转角度:双作用式=90℃;单作用式=90℃;从两端可调节角度 -5O ~ +5O。
工作环境温度:-20℃ ~ 90℃。
气源压力:0.2 ~ 0.8Mpa(大1.0Mpa)。
五、气动多层次金属硬密封蝶阀 附件的选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构
六、气动多层次金属硬密封蝶阀 主要技术参数
公称通径 |
DN(mm) |
50~2000 |
50~500 |
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
渗漏率 |
<0.1×DNmm3/s(符合GB/T13927-92标准) |
适用温度 |
碳钢:-29℃~425℃ 不锈钢-40℃~600℃ |
适用介质 |
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 |
驱动形式 |
蜗杆蜗轮传动、气传动、电传动 |
七、气动多层次金属硬密封蝶阀 主要零件的材质
零件名称 |
材料 |
阀体 |
铸铁、不锈钢、铬钼钢、合金钢 |
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
密封圈 |
不锈钢与耐高温石棉板组合成多层次 |
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
轴承 |
奥氏体不锈钢、304氮化 |
填料 |
柔性石墨 |

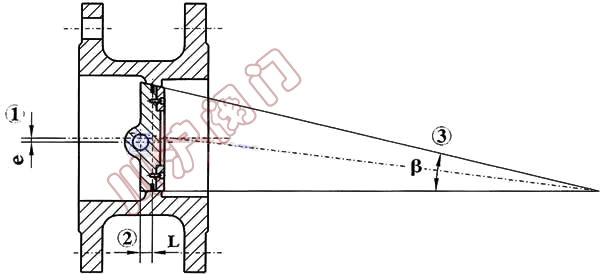

八、气动多层次金属硬密封蝶阀 三偏心特点及原理
1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
九、气动多层次金属硬密封蝶阀 外形尺寸
PN0.6~1.0MPa系列对夹式多层次金属硬密封蝶阀 |
公称通径 |
长度
标准值 |
外形尺寸
(参考值) |
连接尺寸
(标准值) |
重量
(kg) |
H |
H2 |
A2 |
B2 |
PN0.6MPa |
PN1.0MPa |
毫米 |
英寸 |
L |
D1 |
Z-d |
D1 |
Z-d |
50 |
2 |
43 |
112 |
625 |
245 |
72 |
110 |
4-14 |
125 |
4-18 |
12 |
65 |
21/2 |
46 |
115 |
625 |
245 |
72 |
130 |
4-14 |
145 |
4-18 |
13 |
80 |
3 |
64 |
120 |
645 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
15 |
100 |
4 |
64 |
138 |
675 |
355 |
92 |
170 |
4-18 |
180 |
8-18 |
17 |
125 |
5 |
70 |
164 |
715 |
355 |
92 |
200 |
8-18 |
210 |
8-18 |
27 |
150 |
6 |
76 |
175 |
800 |
355 |
92 |
225 |
8-18 |
240 |
8-22 |
29 |
200 |
8 |
89 |
215 |
850 |
250 |
170 |
280 |
8-18 |
295 |
8-22 |
45 |
250 |
10 |
114 |
243 |
925 |
250 |
170 |
335 |
12-18 |
350 |
12-22 |
69 |
300 |
12 |
114 |
285 |
1035 |
450 |
220 |
395 |
12-22 |
400 |
12-22 |
86 |
350 |
14 |
127 |
320 |
1070 |
450 |
220 |
445 |
12-22 |
460 |
16-22 |
122 |
400 |
16 |
140 |
350 |
1190 |
450 |
220 |
495 |
16-22 |
515 |
16-26 |
141 |
450 |
18 |
152 |
350 |
1250 |
650 |
280 |
550 |
16-22 |
565 |
20-26 |
191 |
500 |
20 |
152 |
380 |
1290 |
650 |
280 |
600 |
20-22 |
620 |
20-26 |
260 |
600 |
24 |
154 |
435 |
1455 |
850 |
380 |
705 |
20-26 |
725 |
20-30 |
380 |
700 |
28 |
165 |
480 |
1585 |
850 |
380 |
810 |
24-26 |
840 |
24-30 |
450 |
800 |
32 |
190 |
530 |
1700 |
1250 |
380 |
920 |
24-30 |
950 |
24-33 |
650 |
900 |
36 |
203 |
595 |
1965 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
830 |
1000 |
40 |
216 |
650 |
2015 |
1250 |
380 |
1120 |
28-30 |
1160 |
28-36 |
1050 |
1200 |
48 |
254 |
775 |
2250 |
1250 |
380 |
1340 |
32-33 |
1380 |
32-39 |
1400 |
1400 |
56 |
279 |
870 |
|
|
|
1560 |
36-36 |
1590 |
36-42 |
1900 |
1600 |
64 |
318 |
1000 |
|
|
|
1760 |
40-36 |
1820 |
40-48 |
2900 |
1800 |
72 |
356 |
1110 |
|
|
|
1970 |
44-39 |
2020 |
44-48 |
4000 |
2000 |
80 |
406 |
1250 |
|
|
|
2180 |
48-42 |
2230 |
48-48 |
5300 |
PN1.6~2.5MPa系列对夹式多层次金属硬密封蝶阀 |
公称通径 |
长度
标准值 |
外形尺寸
(参考值) |
连接尺寸
(标准值) |
重量
(kg) |
H |
H2 |
A2 |
B2 |
PN1.6MPa |
PN2.5MPa |
毫米 |
英寸 |
L |
D1 |
Z-d |
D1 |
Z-d |
50 |
2 |
43 |
112 |
625 |
245 |
72 |
125 |
4-18 |
125 |
4-18 |
12 |
65 |
21/2 |
46 |
115 |
625 |
245 |
72 |
145 |
4-18 |
145 |
8-18 |
13 |
80 |
3 |
64 |
120 |
645 |
245 |
72 |
160 |
8-18 |
160 |
8-18 |
15 |
100 |
4 |
64 |
138 |
675 |
355 |
92 |
180 |
8-18 |
190 |
8-22 |
17 |
125 |
5 |
70 |
164 |
715 |
355 |
92 |
210 |
8-18 |
220 |
8-26 |
27 |
150 |
6 |
76 |
175 |
800 |
355 |
92 |
240 |
8-22 |
250 |
8-26 |
29 |
200 |
8 |
89 |
215 |
850 |
250 |
170 |
295 |
12-22 |
310 |
12-26 |
45 |
250 |
10 |
114 |
243 |
925 |
250 |
170 |
355 |
12-26 |
370 |
12-30 |
69 |
300 |
12 |
114 |
285 |
1035 |
450 |
220 |
410 |
12-26 |
430 |
16-30 |
86 |
350 |
14 |
127 |
320 |
1070 |
450 |
220 |
470 |
16-26 |
490 |
16-33 |
122 |
400 |
16 |
140 |
350 |
1190 |
450 |
220 |
525 |
16-30 |
550 |
16-36 |
141 |
450 |
18 |
152 |
350 |
1250 |
650 |
280 |
585 |
20-30 |
600 |
20-36 |
191 |
500 |
20 |
152 |
380 |
1290 |
650 |
280 |
650 |
20-33 |
660 |
20-36 |
260 |
600 |
24 |
154 |
435 |
1455 |
850 |
380 |
770 |
20-36 |
770 |
20-39 |
380 |
700 |
28 |
165 |
480 |
1585 |
850 |
380 |
840 |
24-36 |
875 |
24-42 |
450 |
800 |
32 |
190 |
530 |
1700 |
1250 |
380 |
950 |
24-39 |
990 |
24-48 |
650 |
900 |
36 |
203 |
595 |
1865 |
1250 |
380 |
1050 |
28-39 |
1090 |
28-48 |
830 |
1000 |
40 |
216 |
650 |
2015 |
1250 |
380 |
1170 |
28-42 |
1210 |
28-56 |
1050 |
1200 |
48 |
254 |
775 |
2250 |
1250 |
380 |
1390 |
32-48 |
1420 |
32-56 |
1400 |
1400 |
56 |
279 |
870 |
|
|
|
1590 |
36-48 |
1640 |
36-62 |
1900 |
1600 |
64 |
318 |
1000 |
|
|
|
1820 |
40-56 |
1860 |
40-62 |
2900 |
1800 |
72 |
356 |
1110 |
|
|
|
2020 |
44-56 |
2070 |
44-70 |
4000 |
2000 |
80 |
406 |
1250 |
|
|
|
2230 |
48-62 |
2300 |
48-70 |
5300 |
公称通径 |
结构长度(标准值) |
外形尺寸(参考值) |
连接尺寸(标准值) |
H |
H2 |
A2 |
B2 |
PN4.0MPa |
毫米 |
英寸 |
L |
D1 |
Z-d |
50 |
2 |
43 |
112 |
|
|
|
125 |
4-18 |
65 |
21/2 |
46 |
115 |
625 |
250 |
170 |
145 |
8-18 |
80 |
3 |
64 |
120 |
625 |
250 |
170 |
160 |
8-18 |
100 |
4 |
64 |
138 |
645 |
250 |
170 |
190 |
8-22 |
125 |
5 |
70 |
164 |
675 |
250 |
170 |
220 |
8-26 |
150 |
6 |
76 |
175 |
715 |
450 |
220 |
250 |
8-26 |
200 |
8 |
89 |
208 |
800 |
450 |
220 |
320 |
12-30 |
250 |
10 |
114 |
243 |
850 |
450 |
220 |
385 |
12-33 |
300 |
12 |
114 |
285 |
925 |
450 |
280 |
450 |
16-33 |
350 |
14 |
127 |
320 |
1035 |
650 |
280 |
510 |
16-36 |
400 |
16 |
140 |
350 |
1070 |
650 |
280 |
585 |
16-39 |
450 |
18 |
152 |
350 |
1190 |
650 |
280 |
610 |
20-39 |
500 |
20 |
152 |
380 |
|
|
|
670 |
20-42 |
注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
