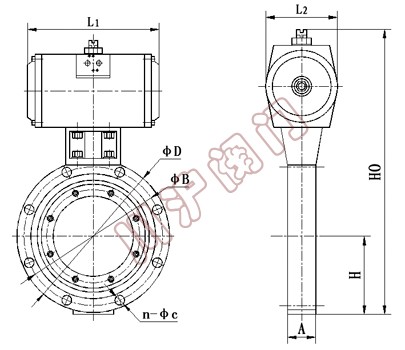

气动真空蝶阀 结构图 |

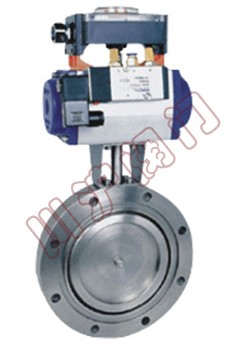

一、气动真空蝶阀 概述
高真空气动蝶阀是用压缩空气为动力,通过气动装置改变气路方向,控制执行气缸来驱动蝶阀,接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。
二、气动真空蝶阀 性能参数
适用范围(Pa) |
105~6.7x10-4 |
漏气率(Pa.L/S) |
6.7X1010-4 |
电磁阀电压(V/HZ) |
220/50 |
气源压力(MPa) |
0.4~0.6 |
法兰标准 |
GB6070.3-85 |
安装位置 |
任意 |
介质温度(℃) |
丁腈橡胶-25 ~
+80,氟橡胶-30 ~ +150, |
主要件材质 |
阀体、阀板 |
碳钢(镀镍)或不锈钢 |
密封件 |
丁腈橡胶或氟橡胶 |
三、气动真空蝶阀 外形连接尺寸
公称通径(DN) |
50 |
63 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
连接尺寸 |
A |
26 |
32 |
35 |
50 |
55 |
60 |
ΦD |
110 |
130 |
145 |
165 |
200 |
225 |
285 |
335 |
425 |
510 |
ΦB |
90 |
110 |
125 |
145 |
175 |
200 |
260 |
310 |
395 |
480 |
n-ΦC |
4-Φ9 |
8-Φ9 |
4-Φ12 |
12-Φ11 |
12-Φ14 |
16-Φ14 |
