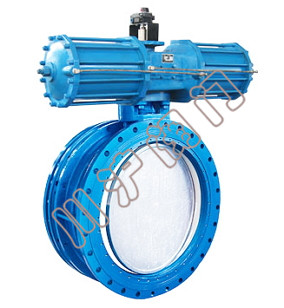

SD气动伸缩蝶阀
|
|
气动伸缩蝶阀 |

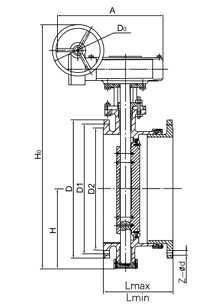

气动伸缩蝶阀结构图 |
一、SD气动伸缩蝶阀 用途及特点
上海川沪专业生产的高品质SD641H气动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在120℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的佳装置。SD641H气动伸缩蝶阀分三种类型:A、普通型:选用时按伸缩器的设计规范设计安装,如需加限位螺栓,请设计时注明。B、固定限位型:它即可伸缩,又能限位,具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多,适用范围更广。C、加长型:它是把普通型伸缩蝶阀的伸缩节加长,使其长度符合用户所需长度(不包括伸缩量),其特点是在老管路的改造时,原管路上的阀门需要更新换代,不需把原管道上的阀门的连接部分割衬,即可取而代之。加长型选用时也应考虑加限位措施,如需限位请设计时注明。上海川沪阀门有限公司生产的气动伸缩蝶阀,广泛应用于给排水、市政、造纸等行业。
二、SD气动伸缩蝶阀 主要参数
公称通径 |
DN(mm) |
50~2000 |
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
密封试验 |
0.66 |
1.1 |
1.76 |
气密封试验 |
0.6 |
0.6 |
0.6 |
适用温度 |
≤80℃ |
适用介质 |
空气、水、蒸气、煤气、油品等。 |
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
三、SD气动伸缩蝶阀 外形尺寸
通径DN |
L |
Lmax |
Lmin |
D1 |
D |
Z-d |
H |
H0 |
A |
D0 |
Wt/kg |
50 |
150 |
163 |
138 |
125 |
165 |
4-18 |
82.5 |
445 |
125 |
80 |
61 |
65 |
170 |
188 |
152 |
145 |
185 |
4-18 |
92.5 |
465 |
125 |
80 |
74 |
80 |
180 |
192 |
162 |
160 |
200 |
8-18 |
100 |
480 |
125 |
80 |
88 |
100 |
190 |
225 |
180 |
180 |
220 |
8-18 |
110 |
505 |
125 |
80 |
100 |
125 |
200 |
235 |
190 |
210 |
250 |
8-18 |
125 |
700 |
325 |
150 |
120 |
150 |
210 |
240 |
195 |
240 |
285 |
8-22 |
142.5 |
735 |
325 |
150 |
125 |
200 |
230 |
265 |
215 |
295 |
340 |
8-22 |
170 |
805 |
325 |
150 |
180 |
250 |
250 |
285 |
235 |
350 |
395 |
12-22 |
197.5 |
890 |
363 |
200 |
205 |
300 |
270 |
302 |
252 |
400 |
445 |
12-22 |
222.5 |
950 |
363 |
200 |
260 |
350 |
290 |
321 |
271 |
460 |
505 |
16-22 |
252.5 |
1020 |
363 |
250 |
420 |
400 |
310 |
343 |
283 |
515 |
565 |
16-26 |
282.5 |
1105 |
363 |
250 |
520 |
450 |
330 |
360 |
300 |
565 |
615 |
20-26 |
307.5 |
1287 |
465 |
300 |
660 |
500 |
350 |
380 |
320 |
620 |
670 |
20-26 |
335 |
1185 |
546 |
360 |
700 |
600 |
390 |
425 |
365 |
725 |
780 |
20-30 |
390 |
1330 |
546 |
360 |
1020 |
700 |
430 |
465 |
395 |
840 |
895 |
24-30 |
447.5 |
1435 |
546 |
360 |
1140 |
800 |
470 |
510 |
430 |
950 |
1015 |
24-33 |
507.5 |
1545 |
546 |
360 |
1380 |
900 |
510 |
560 |
460 |
1050 |
1115 |
28-33 |
557.5 |
1800 |
617 |
360 |
2100 |
1000 |
550 |
600 |
500 |
1160 |
1230 |
28-36 |
615 |
2365 |
632 |
360 |
2520 |
1200 |
630 |
680 |
580 |
1380 |
1455 |
32-39 |
727.5 |
2585 |
632 |
360 |
3100 |
