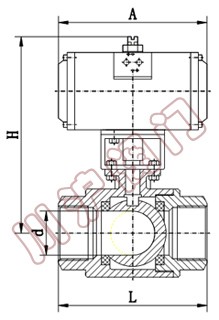

| 气动三通内螺纹球阀 | 气动三通内螺纹球阀 结构图 |
两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
公称压力：2.5MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体(W。O。G)
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999
| 1 | 阀体 |
不锈钢CF8M/CF8 |
|---|---|---|
| 2 | 阀盖 |
不锈钢CF8M/CF8 |
| 3 | 球 |
不锈钢CF8M/CF8 |
| 4 | 球垫 |
聚四氟乙烯PTFE |
| 5 | 阀杆 |
不锈钢CF8M/CF8 |
| 6 | 填料 |
聚四氟乙烯PTFE |
| 7 | 中口 |
聚四氟乙烯PTFE |
| 8 | 大薄片 |
聚四氟乙烯PTFE |
| 9 | 压盖螺母 |
不锈钢CF8M/CF8 |
| 10 | 手柄 |
不锈钢CF8M/CF8 |
| 11 | 流向指示牌 |
ALUMINUM |
| 12 | 华司 |
不锈钢CF8 |
| 13 | 螺帽 |
不锈钢CF8 |
| 14 | 锁定装置 |
不锈钢CF8 |
| 15 | 皮套 |
塑料 |
| 16 | 盲盖 |
不锈钢CF8M/CF8 |
| SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT(g) |
|---|---|---|---|---|---|---|---|---|---|
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
10-24UNC |
530 |
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
10-24UNC |
700 |
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
10-24UNC |
980 |
1 1 / 4 " |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
10-24UNC |
1950 |
1 1 / 2 " |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
1/4-20UNC |
2950 |
2" |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
1/4-20UNC |
4450 |
