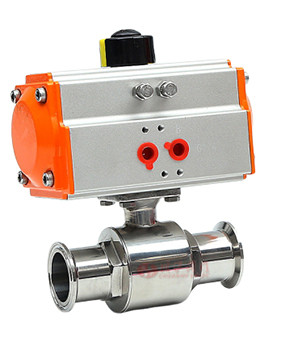

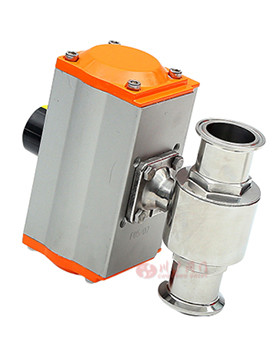

Q681F直通气动卫生级球阀|高平台卫生级球阀


Q681F直通气动卫生级球阀	Q681F直通气动卫生级球阀

一、直通气动卫生级球阀特点及用途

直通气动卫生级球阀是高平台卫生级球阀阀体与气动执行器组成，通过压缩空气压力使执行器90度，从而打开关闭阀门。阀体材料有不锈304,316L.气动执行器材料是经过氧化处理的合金铝。
产品特点
1、小巧轻便，容易拆装及维修，并可任意角度安装；
2、结构简单，紧凑，操作扭矩小，90度回转开启迅速；
3、流体阻力小，可任意角度安装；
4、可安装在高空暗道，经过二位三通（或两位五通）电磁阀远程控制，操作方便；
5、密封件可以更换，节省成本。

二、直通气动卫生级球阀技术参数

公称压力 Nominal pressure	PN1.6-42MPa. ANSI150LB-2500LB
公称通径 Nominal diameter (mm)	DN15-DN1000
连接形式 Connection Type	法兰 Flange、螺纹 Thread、对焊 Butt welding、承插焊 Socket welding
阀体材料Body material	LCB、WCB、CF8、CF8M、CF3、CF3M 等
阀座形式	软阀座、金属阀座（密封面硬化处理） Soft seat, metal seat (hardened sealing surface)
适用温度proper temperature	软阀座：-20~ + 200℃金属阀座：-196~ + 400℃ Soft seat: -20- + 200℃ Metal seat: -196- + 400℃
泄漏等级Leakage level	ANSI VI
设计标准 design standards	GB/T12237. ASME B16.34
结构长度 Structure length	GB/T12221、ASMEB16.10
检测标准 Testing standards	GB/T13927、API598
操作方式 Operation method	手动、气动、电动等 Manual、pneumatic、electric, etc.
可选项 Optional	防静电设计、防火设计、禁油处理、禁铜处理、球面特殊处理、按客户要求涂漆 Anti-static designx fire protection design? oil-free treatmentx Copper Prohibition、Spherical special treatment、Customers request painting

三、直通气动卫生级球阀执行标准

1、压力/温度标准：GB/T26640
2、制造标准：GB/T12237
3、结构长度标准：GB/T12221
4、试验标准：GB/T13927
5、连接方式标准：HG/T20592 GB/T9113

四、直通气动卫生级球阀流量系数KV

SIZE	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300	DN350	DN400
Kv	21	38	72	112	170	275	380	512	941	1451	2220	3590	5130	7360	8750	11800

五、直通气动卫生级球阀试验压力

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

六、直通气动卫生级球阀安装尺寸表

通径DN	L	D2	D1	D	N-Φd	H	双作用（AT-D)			单作用（AT-S)
通径DN	L	D2	D1	D	N-Φd	H	SIZE	G	Z	SIZE	G	Z
DN15	130	45	65	95	4-14	48	AT-D52	92	147	AT-S52	92	147
DN20	130	58	75	105	4-14	53	AT-D52	92	147	AT-S63	108	168
DN25	140	68	85	115	4-14	64	AT-D52	92	147	AT-S75	120	184
DN32	165	78	100	140	4-18	71	AT-D63	108	166	AT-S83	129	204
DN40	165	88	110	150	4-18	76	AT-D75	120	184	AT-S92	137	262
DN50	203	102	125	165	4-18	85	AT-D83	129	204	AT-S105	153	268
DN65	222	122	145	185	8-18	104	AT-D92	137	262	AT-S125	185	296
DN80	241	138	160	200	8-18	114	AT-D125	185	296	AT-S140	202	390
DN100	305	158	180	220	8-18	140	AT-D140	202	390	AT-S160	227	454
DN125	356	188	210	250	8-18	183	AT-D160	227	454	AT-S190	260	525
DN150	394	212	240	285	8-22	202	AT-D190	260	525	AT-S210	285	532
DN200	457	268	295	340	12-22	253	AT-D210	285	532	AT-S240	318	610
