Q641F46气动衬氟球阀|耐腐蚀球阀

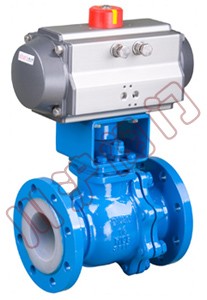

气动衬氟球阀	气动衬氟球阀结构图

一、气动衬氟球阀阀门概述

Q641F46气动衬氟球阀是采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供大的流量，并可用于扫线清洗或隔离输送的管道。
　产品广泛适用于各种不同类型工业管道中液体和气体（包括蒸气）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

二、气动衬氟球阀技术参数

设计标准：GB12237-89 SNV 企标
结构长度：GB12221-89 JB1686
法兰标准：JB/T79 GB9113 HG20592 ANSI B16.5
公称压力：1.0、1.6、2.5MPa 150Lb
检验试验：JB/T9092-99，电火花检测
驱动方式：手动、蜗轮、气动、电动。

三、气动衬氟球阀主要外形尺寸与连接尺寸( mm )：

公称通径DN(mm)	尺寸(mm)							执行器型号
公称通径DN(mm)	L	D	D1	D2	b	f	n-Φd	执行器型号
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S

订购须知
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：（1）单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型。
