ZSHK气动开关球阀|气动法兰球阀

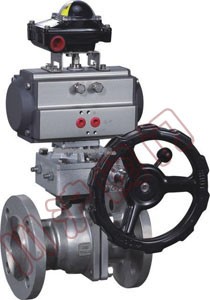

ZSHK气动带手轮浮动球阀 ZSHK气动带手轮浮动球阀尺寸图
气动开关球阀 气动开关球阀 结构图

一、气动开关球阀 概述

气动球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业,印染、生物制药,日用化工,食品饮料,水处理 及空气处理等行业的流体自动控制或调节控制,与自动化气动仪表配套使用。 浮动式球阀采用唇型弹性密封圈结构设计,保证密封的可靠性对于低压、超低压或真空工况用球阀,采用板簧加载的阀座密封结构,能确保球阀长期可靠的密封。 中、高温球阀的阀座材料可选用对位聚苯或金属材料.。固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封 结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料

二、气动开关球阀 主要技术参数

公称通径DN(mm) 15-250
公称压力PN(MPa) 1.6
公称压力PS(MPa) 强度试验 2.4
密封试验 1.76
材料\材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
蝶板 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
密封圈 增强聚四氟乙烯 对位聚苯
填料 聚四氟乙烯 柔性石墨
适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -28℃~300℃
执行器 型号 BAW系列、GT系列、SW系列
气源压力 0.4-0.7Mpa

三、气动开关球阀 主要尺寸及执行器配置

公称通径DN(mm) 尺寸(mm) 执行器型号
L D D1 D2 b f Z-Φd
15 108 95 65 45 14 2 4-14 GT52/GT63K
20 117 105 75 55 14 4-14 GT63/GT63K
25 127 115 85 65 14 4-14 GT63/GT83K
32 140 135 100 78 16 4-18 GT83/GT83K
40 165 145 110 85 16 GT83/GT110K
50 178 160 125 100 16 4-18 GT83/GT110K
65 190 180 145 120 18 4-18 GT110/GT127K
80 203 195 160 135 20 8-18 GT127/GT127K
100 305 215 180 155 20 8-18 GT127/GT160K
125 256 245 210 185 22 8-18 GT160/GT190K
150 394 280 240 210 24 8-23 GT190/GT210K
200 457 335 295 265 26 12-23 GT254/BAW20S
250 533 405 335 320 30 12-25 BAW17/BAW20S

四、气动开关球阀 订货须知

订货须知:
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要,决定选用往复式(二位开关式)或弹簧复位式(常闭或常开式)。
3、可选配控制附件:(1)单电控电磁阀(断电进常闭或常开),(2)双电控电磁阀(开关式),(3)阀位开关回讯器,(4)气源处理三联件。特殊使用环境(易燃易爆场合),何选防爆型。
