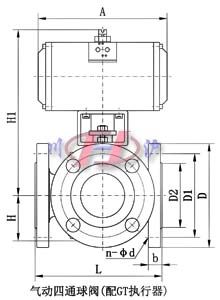

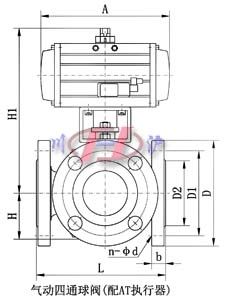

气动四通球阀 (配AT汽缸)	气动四通球阀 (配GT汽缸)

一、气动四通球阀 概述

上海川沪阀门有限公司生产的气动四通球阀,具有优点：

1. 阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
2. 填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
3. 根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
4. 密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
5. 气动四通阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
6. 在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品经营种；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金经营系统中得以广泛的应用。

二、气动四通球阀 阀体

阀体形式	四通铸造阀体
公称通径	DN50～600mm
公称压力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准	JB/T79.2-1994、 ASME/ANSI B165
连接形式	法兰式
压盖型式	压盖压紧式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
设计和制造	GB/T12237-1989； APl608
检验和试验	GB/T13927-1992； APl 598

三、气动四通球阀 执行机构

执行器型号	GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-20～+90℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

四、气动四通球阀 流向原理图

"LL"型介质切换图

五、气动四通球阀 零件材料

阀体/阀盖	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
	ASTM	WCB		CF8		CF8M
球体	GB	2Crl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
	ASTM	420		304		316
阀杆	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
	ASTM	420		304		316
阀座	GB	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯
	ASTM	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯
填料	GB	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
	ASTM	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
	ASTM	A1942H		A194-8		A194-8

六、气动四通球阀 性能指标

公称通径 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量Q	软密封VI级、硬密封IV级、符合ANSI B16.104标准
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%

七、气动四通球阀 性能规范

试验压力(MPa)	公称压力(MPa)					压力级(class)			JIS(K)
	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
气密试验	0.4～0.7MPa

八、气动四通球阀 性能规范

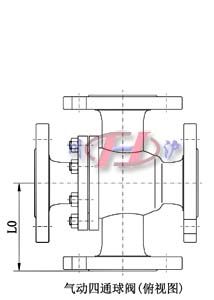

公称压力PN	公称通径DN	尺 寸(mm)
		L	L0	D	D1	D2	b	z-φd	H1	A
1．6MPa	50	260	130	165	125	100	16	4-ф18	根据配置执行机构 大小而定，配置执 行器型号不一样， 外形连接尺寸也有 所不同。
	65	320	160	185	145	120	18	4-ф18
	80	320	160	200	160	135	20	8-ф18
	100	370	185	220	180	155	20	8-ф18
	125	510	255	250	210	185	22	8-ф18
	150	510	255	285	240	2'0	24	8-ф23
	200	580	290	340	295	265	26	12-ф23
	250	670	335	405	355	320	30	12-ф25
	300	760	380	460	410	375	30	12-ф25
	350	850	425	520	470	435	34	16-ф25
	400	980	490	580	525	485	36	16-ф30
	450	1080	540	640	585	545	40	20-ф30
	500	1220	610	715	650	608	44	20-ф34
	600	1360	680	840	770	718	48	20-ф41

注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
