气动薄膜三通分(合)流调节阀 | 气动薄膜三通分(合)流调节阀 结构图 |
ZJSF(H)气动薄膜三通分(合)流调节阀采用双阀芯上下导
向结构,配用气动执行机构,阀体为三
通结构,即一进两出(分流型),两进一出(合流型),从而达
到流体混合升温或降温,或流体不等量分流,满足不同工矿的
使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损
失小、阀容量大、流量特性精确和维修方便等优点。可用于各
种不同的工作条件,特别适用于石油工业热交换器的温度控制
系统和其他的各行业的自动化控制系统。
本系列产品有常温型、高温型、低温型、调节切断型、波
纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4;
阀体口径范围DN20-DN300;适用流体温度-150℃-+560℃范围
内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有
直线、等百分比。多种规格可供选择。
本系列调节阀采用模块化设计,可采用不同组合、配用
各种附件。
。
本体材质为碳钢 | 本体材质为不锈钢 | ||||||||
---|---|---|---|---|---|---|---|---|---|
1 | 阀体 | WCB | LCB | WC9 | 1 | 阀体 | CF8 | CF8M | CF3M |
2 | 阀座 | 304 | 304 | 304 | 2 | 阀座 | 304 | 316 | 316L |
3 | 阀芯 | 304 | 304 | 304 | 3 | 阀芯 | 304 | 316 | 316L |
4 | 导向套 | 304 | 304 | 304 | 4 | 导向套 | 304 | 316 | 316L |
5 | 阀盖 | WCB | LCB | WC9 | 5 | 阀盖 | CF8 | CF8M | CF3M |
6 | 阀杆 | 304 | 304 | 304 | 6 | 阀杆 | 304 | 316 | 316L |
7 | 填料 | PTFE/柔性石墨 | 7 | 填料 | PTFE/柔性石墨 | ||||
8 | 弹簧 | 65Mn | 8 | 弹簧 | 65Mn | ||||
9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |

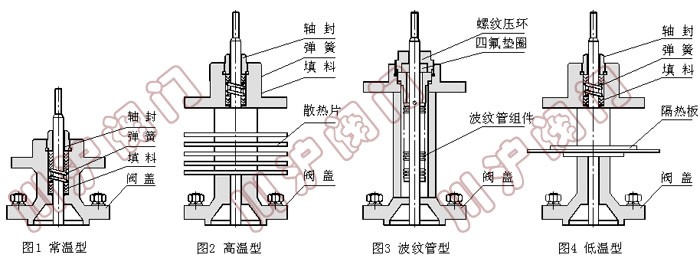

注:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量 系数KV |
合流 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | ||||||||||
分流 | 85 | 135 | 210 | 340 | 535 | |||||||||||||||||
额定行程L(mm) | 16 | 25 | 40 | 60 | ||||||||||||||||||
膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||||||||||||
公称压力PN(MPa) | 1.6 2.5? 4.0 6.4 10.0 | |||||||||||||||||||||
固有流量特性 | 直线 等百分比 | |||||||||||||||||||||
固有可调比R | 30:1 | |||||||||||||||||||||
信号范围Pr(Kpa) | 20-100、40-200、60-100、80-240 | |||||||||||||||||||||
气源压力Ps(Mpa) | 0.14、0.25、0.28、0.40 | |||||||||||||||||||||
允许压差△P(MPa) | 0.93 | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 |
序号 | 项 目 | 性能指标 | ||
---|---|---|---|---|
不带定位器 | 带定位器 | |||
1 | 基本误差<(%) | ±5 | ±1 | |
2 | 回差<(%) | 3 | 1 | |
3 | 死区<(%) | 3 | 0.4 | |
4 | 始终点偏差 <(%) |
始点(%) | ±5 | ±1 |
终点(%) | ±2.5 | |||
5 | 额定行程偏差(%) | +2.5 | ||
6 | 允许泄露量(1/h) | 10-3×阀额定容量 | ||
7 | 额定流量系数偏差(%) | ±10 | ||
8 | 固有流量特性 | 符合IEC534-1和GB/T13927-2000中归动的斜率偏差要求 |
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
结构长度 (L) |
PN16/25 | 180 | 185 | 200 | 220 | 250 | 275 | 305 | 350 | 410 | 450 | 550 |
PN40 | 185 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | |
PN64 | 190 | 200 | 220 | 240 | 265 | 295 | 320 | 370 | 400 | 475 | 570 | |
H1 | 155 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 | |
H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
H3 | 235 | 235 | 247 | 256 | 268 | 364 | 384 | 394 | 465 | 470 | 540 | |
H4 | 365 | 365 | 425 | 420 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | |
H5 | 110 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | |
H6 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | 476 | |
压力等级 | GB:1.6、2.5、4.0、6.4MPa ANSI:150、300、600LB JIS:10、20、30K | |||||||||||
执行机构 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 |
注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
