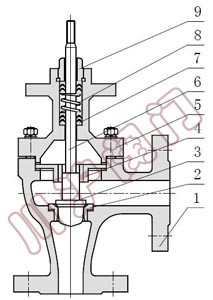

气动角式调节阀 | 气动角式调节阀 结构图 |

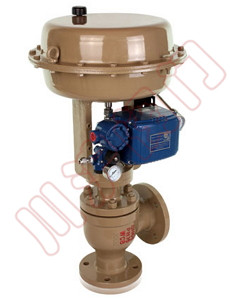

ZJSJ气动角式调节阀采用顶部导向结构,配用多弹簧 气动执行机构。具有结构紧凑、重量轻 、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流 量特性精确、拆装方便等优点。广泛应用于精确控制气体、液 体等介质,工艺参数如压力、流量、温度、液位保持在给定值。 特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬 浮物和颗粒状物质的的调节,可避免结焦、堵塞,便于自净与 清洗的场合。 本系列产品有常温型、调节切断型、波纹管密封型、高温 型、夹套保温型等多种系列。产品公称压力等级有PN10、16、 25、64、100;阀体口径范围DN20-DN200。泄露等级有Ⅳ或Ⅵ 级。适用流体温度由-200℃-+560℃范围内多种档次,流量特性 为线形或等百分比。多种规格可供选择。 本系列调节阀结构新颖,功能完善、品种齐全。
本体材质为碳钢 | 本体材质为不锈钢 | ||||||||
---|---|---|---|---|---|---|---|---|---|
1 | 阀体 | WCB | LCB | WC9 | 1 | 阀体 | CF8 | CF8M | CF3M |
2 | 阀座 | 304 | 304 | 304 | 2 | 阀座 | 304 | 316 | 316L |
3 | 阀芯 | 304 | 304 | 304 | 3 | 阀芯 | 304 | 316 | 316L |
4 | 导向套 | 304 | 304 | 304 | 4 | 导向套 | 304 | 316 | 316L |
5 | 阀盖 | WCB | LCB | WC9 | 5 | 阀盖 | CF8 | CF8M | CF3M |
6 | 阀杆 | 304 | 304 | 304 | 6 | 阀杆 | 304 | 316 | 316L |
7 | 填料 | PTFE/柔性石墨 | 7 | 填料 | PTFE/柔性石墨 | ||||
8 | 弹簧 | 65Mn | 8 | 弹簧 | 65Mn | ||||
9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |

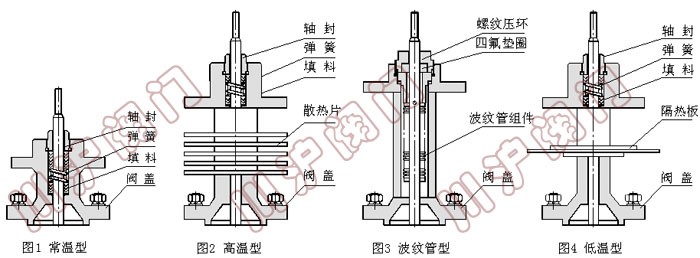

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量 系数KV |
直线 | 6.9.6 | 11 | 17.6 | 27.5 | 44 | 69 | 100 | 176 | 275 | 440 | 690 | |
等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
执行机构 型号 |
正作用 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 | ||||||||
反作用 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 | |||||||||
额定行程L(mm) | 16 | 25 | 40 | 60 | |||||||||
膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | |||||||||
公称压力PN(MPa) | 1.6 2.5 4.0 6.4 10.0 | ||||||||||||
固有流量特性 | 直线? 等百分比 | ||||||||||||
固有可调比R | 30 : 1 | ||||||||||||
信号范围Pr(KPa) | 20-60、20-100、40-200、60-100、80-240 | ||||||||||||
气源压力Ps(MPa) | 0.14、0.25、0.28、0.40 | ||||||||||||
允许泄露量 | Ⅵ级 | ||||||||||||
工作 温度 |
常温型 | -20—200、-40—250、-60—250 | |||||||||||
散热型 | -40—450、-60—450 | ||||||||||||
高温型 | 450—560 | ||||||||||||
低温型 | -60— -100、-100— -200、-200— -250 |
序号 | 项 目 | 标准型调节阀 | 散热、低温型调节阀 | ||||
---|---|---|---|---|---|---|---|
不带定位器 | 带定位器 | 不带定位器 | 带定位器 | ||||
1 | 基本误差<(%) | ±5 | ±1 | ±15 | ±4 | ||
2 | 回差<(%) | 3 | 1 | 10 | 3 | ||
3 | 死区<(%) | 3 | 0.4 | 8 | 1 | ||
4 | 始终点偏差 <(%) |
气开 | 始点 | ±2.5 | ±1 | ±6 | ±2.5 |
终点 | ±5 | ±15 | |||||
气关 | 始点 | ±5 | ±15 | ||||
终点 | ±2.5 | ±6 | |||||
5 | ±2.5 | +2.5 | +6 | +2.5 |
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
L | PN16/25 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 |
PN40 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | |
PN64、100 | 115 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 | |
H | 349 | 350 | 358 | 378 | 393 | 494 | 503 | 521 | 634 | 696 | 715 | |
H1 | 444 | 445 | 458 | 478 | 492 | 594 | 628 | 646 | 759 | 846 | 915 | |
H2 | 419 | 423 | 445 | 478 | 490 | 582 | 624 | 620 | 759 | 840 | 905 | |
H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | 476 | |
压力等级 | GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K | |||||||||||
执行机构 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 |
