ZJSM气动薄膜套筒调节阀|压力平衡式调节阀

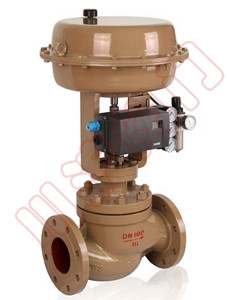

ZJSM气动薄膜套筒调节阀 ZJSM气动薄膜套筒调节阀

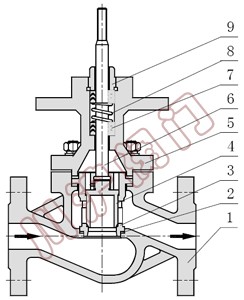

气动薄膜套筒调节阀 气动薄膜套筒调节阀 结构图

一、气动薄膜套筒调节阀 概述

   ZJSM气动薄膜套筒调节阀是一种压力平衡型调节阀,采用 套筒导向,压力平衡型双密封面阀芯机构,配用多弹簧气动 执行机构。流道呈S流线性,整体具有工作 平衡、允许压差大、流量特性精确、噪音低等特点。特别适 用于流量大,阀前后压差较大、泄露要求不搞的场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0 、6.4、10.0;阀体口径范围DN20-300,适用流体温度-196- +560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流 量特性有直线、等百分比特性。多种品种规格可供选择。

二、气动薄膜套筒调节阀 主要零件材料

本体材质为碳钢 本体材质为不锈钢
1 阀体 WCB LCB WC9 1 阀体 WCB LCB WC9
2 垫片 316+石墨/PTFE 2 垫片 316+石墨/PTFE
3 套筒 304 304 304 3 套筒 304 304 304
4 阀芯 304 304 304 4 阀芯 304 304 304
5 阀盖 WCB LCB WC9 5 阀盖 WCB LCB WC9
6 阀杆 304 304 304 6 阀杆 304 304 304
7 填料 PTFE/柔性石墨 7 填料 PTFE/柔性石墨
8 弹簧 65Mn 8 弹簧 65Mn
9 螺母 304 304 304 9 螺母 304 316 316L

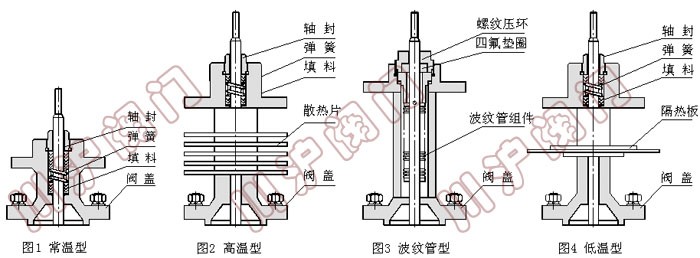

三、气动薄膜套筒调节阀 阀盖形式

ZSP电动单座调节阀阀盖形式

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

四、气动薄膜套筒调节阀 主要技术参数

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量
系数KV
直线 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 6.3 10 16 25 40 63 100 160 250 400 630
执行机构
型号
正作用 ZHA-22 ZHA-23 ZHA-34 ZHA-45
反作用 ZHB-22 ZHB-23 ZHB-34 ZHB-45
额定行程L(mm) 16 25 40 60
膜片有效面积Ae(cm2) 280 400 600 1000
公称压力PN(MPa) 1.6 2.5 4.0 6.4 10.0
固有流量特性 直线 等百分比
固有可调比R 30 : 1
信号范围Pr(KPa) 20-60、20-100、40-200、60-100、80-240
气源压力Ps(MPa) 0.14、0.25、0.28、0.40

五、气动薄膜套筒调节阀 主要性能指标

序号 项 目 标准型调节阀 散热、低温型调节阀
不带定位器 带定位器 不带定位器 带定位器
1 基本误差<(%) ±5 ±1 ±15 ±4
2 回差<(%) 3 1 10 3
3 死区<(%) 3 0.4 8 1
4 始终点偏差
<(%)
气开 始点 ±2.5 ±1 ±6 ±2.5
终点 ±5 ±15
气关 始点 ±5 ±15
终点 ±2.5 ±6
5 ±2.5 +2.5 +6 +2.5

六、气动薄膜套筒调节阀 外型尺寸

ZSP电动单座调节阀( 外型尺寸图)
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200
结构长度
(L)
PN16/25 181 184 200 222 254 276 298 352 420 451 600
PN40 184 184 200 222 254 276 317 368 400 473 568
PN64、100 206 210 251 251 286 311 337 394 500 508 610
H1 128 128 152 152 160 205 205 208 273 333 364
H2 298 298 298 298 298 380 380 380 510 510 510
H3 208 208 224 228 228 334 334 342 408 453 482
H4 338 338 402 402 405 627 628 635 698 702 728
H5 53 58 68 73 80 90 98 108 123 140 168
H6 180 180 180 180 180 236 236 236 310 310 310
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320
L1 289 289 289 289 289 347 347 347 476 476 476
压力等级 GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
执行机构 ZHB-22 ZHB-23 ZHB-34 ZHB-45

注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取新数据。
