ZJSP气动薄膜单座调节阀

（精小型气动调节阀）


气动薄膜单座调节阀	气动薄膜单座调节阀结构图

一、气动薄膜单座调节阀概述

ZJSP气动单座薄膜调节阀采用顶部导向结构，配用多弹簧执行机构，流道呈S流线型。具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。特别适用于允许泄露量小、阀前后压差不大的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型、夹套保温型等多种型式。产品公称压力等级有PN1.6、4.0、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ 级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择。

二、气动薄膜单座调节阀主要零件材料

本体材质为碳钢					本体材质为不锈钢
1	阀体	WCB	LCB	WC9	1	阀体	CF8	CF8M	CF3M
2	阀座	304	304	304	2	阀座	304	316	316L
3	阀芯	304	304	304	3	阀芯	304	316	316L
4	导向套	304	304	304	4	导向套	304	316	316L
5	阀盖	WCB	LCB	WC9	5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	304	304	6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨			7	填料	PTFE/柔性石墨
8	弹簧	65Mn			8	弹簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

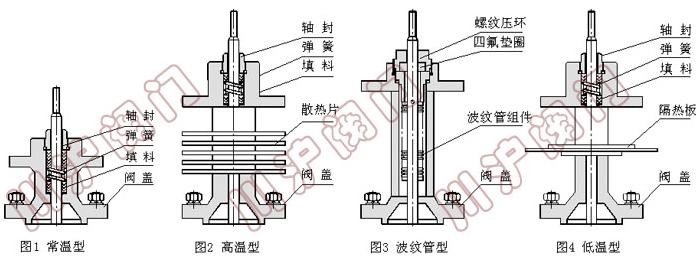

三、气动薄膜单座调节阀阀盖形式

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

四、气动薄膜单座调节阀主要技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	直线	7.6	12.1	19.4	30.3	48.3	75.9	121	193.6	302.5	484	759
额定流量系数KV	等百分比	6.9	11	17.6	27.5	44	69.3	110	176	275	440	693
执行机构型号	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
执行机构型号	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
额定行程L（mm）		16		25			40			60
膜片有效面积Ae（cm2）		280		400			600			1000
公称压力PN（MPa）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直线等百分比
固有可调比R		30 : 1
信号范围Pr（KPa）		20-60、20-100、40-200、60-100、80-240
气源压力Ps（MPa）		0.14、0.25、0.28、0.40

五、气动薄膜单座调节阀性能指标

序号	项目			标准型调节阀		散热、低温型调节阀
序号	项目			不带定位器	带定位器	不带定位器	带定位器
1	基本误差＜（%）			±5	±1	±15	±4
2	回差＜（%）			3	1	10	3
3	死区＜（%）			3	0.4	8	1
4	始终点偏差＜（%）	气开	始点	±2.5	±1	±6	±2.5
		气开	终点	±5		±15
		气关	始点	±5		±15
		气关	终点	±2.5		±6
5				±2.5	+2.5	+6	+2.5

六、气动薄膜单座调节阀外型尺寸

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200
结构长度（L）	PN16/25	184	184	200	222	254	276	298	352	420	451	600
	PN40	184	184	200	222	254	276	317	368	400	473	568
	PN64、100	206	210	251	251	286	311	337	394	500	508	610
H1		128	128	152	152	160	205	205	208	273	333	364
H2		298	298	298	298	298	380	380	380	510	510	510
H3		208	208	224	228	228	334	334	342	408	453	482
H4		338	338	402	402	405	627	628	635	698	702	728
H5		53	58	68	73	80	90	98	108	123	140	168
H6		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
压力等级		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
执行机构		ZHB-22			ZHB-23		ZHB-34			ZHB-45
