ZJHS气动高压调节阀

ZJHS气动薄膜高压调节阀 ZJHS气动薄膜高压调节阀结构图
气动高压调节阀 气动高压调节阀 结构图

一、气动高压调节阀 概述

ZJHS-220、ZJHS-320型气动薄膜精小型角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命,特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小,特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。

二、气动高压调节阀 主要技术参数

公称通径(mm) 20 25 40 50 65 80 100 150 200 250 300
阀座直径(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数Kv 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
可调范围 30:1
公称压力 标准产品1.6、4.0、6.4MPa;特殊订货10、22、32MPa
阀芯形式 单座柱塞型阀芯
流量特性 直线、等百分比
工作温度 普通型-40~230℃;散热片型230~450℃,特殊订货450~600℃
法兰标准 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产

三、气动高压调节阀 允许压差

公称
通径
PN
320
6 10 15 25 32 40 50 65 80 100
PN
220
阀座
直径
3 4 6 4 6 7 8 10 6 7 8 10 12 7 8 10 12 16 20 16 20 30 20 38 30 50 38 65 50 80 65 100
输入
信号
kgf/cm2
(0.2~0.1)
320 200 320 200 80 320 200 80 40 20 80 40 16 4 4 16 4 6 16 25 1 16 0.6
220 160 220 160 64 40 140 64 25 64 16 25 8 20 6 10 4 6 2.5
输入
信号
kgf/cm2
(0.6~1.8)
320 320 160 100 320 160 64 160 35 64 20 55 16 30 10 16 6
320 220 200 110 220 200 70 200 45 70 25 70 20 35 14 20 8

四、气动高压调节阀 主要零件材料

零件名称 阀体 阀杆 阀芯 阀座 填料 压缩弹簧 波纹薄膜
材料 40锻钢
不锈钢
钼二钛
2Cr13
不锈钢
钼二钛
2Cr13或堆
焊钴铬钨
硬质合金
2Cr13或堆
焊钴铬钨
硬质合金
V形
聚四氟乙烯圈
60Si2Mn 丁睛橡胶
夹尼衬里

五、气动高压调节阀 性能指标

序号 项目 单位 不带定位器 带定位器
1 基本误差 ±4 ±1
2 回差 2.5 1
3 死区 1.5 0.1
4 允许泄漏量 为C值的0.01%,对C≤4.Q泄≈0
5 额定流量系数Kv偏差 C≤4 ±15
流量特性误差 C>4 ±10

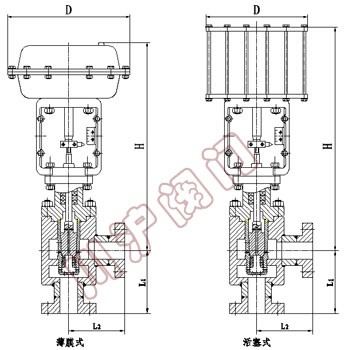

六、气动高压调节阀 外形尺寸

公通径 (mm) 6 10 15 25 32 40 50 65 80 100 125 150
L1(mm) 100 105 105 120 135 190 225 275 315 365 400 510
L2(mm) 83 90 105 120 135 165 190 215 260 290 300 400
薄膜式 H(mm) 407 406 425 401 493 502 500 630 630 620 848 910
D(mm) 285 360 470 620
重量(KG) 37 43 46 52 93 160 123 224 297 442 650 780
活塞式 H(mm) 527 526 545 521 586 595 593 655 655 645 758 820
D(mm) 264 352 490
重量(KG) 51 57 60 66 92 105 122 217 290 435 628 758
