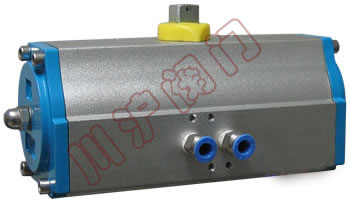

TH(QGSY)精小型气动执行机构

一、TH(QGSY)精小型气动执行机构 概述 TH精小型气动执行机构，是引进意大利先进工艺技术，自行研发生产。并通过专业阀门测试中心对该产品进行全方位的测试。它以压缩空气为动力，通过齿轮活塞传动将气缸内气压转换为90°的扭矩。可作用于各类旋转型直行程类调节阀、球阀、蝶阀截止阀、旋塞阀等。

二、TH(QGSY)精小型气动执行机构 产品特点

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°两闰置有±4°的可调范围。确保与阀门的同步精度。

三、TH(QGSY)精小型气动执行机构 工作环境

1、环境温度：-20℃～70℃
2、相对温度：≤90℃（25℃时）
3、不含强腐蚀介质。
4、无强烈振动。
5、润滑：在正常工作条件下，无需添加润滑剂。

四、TH(QGSY)精小型气动执行机构 工作原理

A工作孔进气，B工作孔断气，气缸内气压推动活塞向两边移动，输出轴逆时针旋转，带动阀门实现启闭操作。	B工作孔进气，A工作孔断气，气缸内气压推动活塞向中心合拢，输出轴顺时针旋转，带动阀门实现启闭操作。

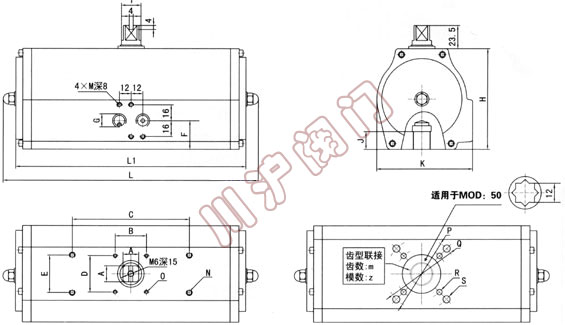

五、TH(QGSY)精小型气动执行机构 安装尺寸

六、TH(QGSY)精小型气动执行机构 输出扭矩表
